材料使用
该复合料可直接加工使用，也可与相容的新料PE按任意比例掺混，以调整纤维含量与成型外观。改变掺混比例后需重新试模。
麦秸秆纤维PE复合料
WYC-PE P179WT020

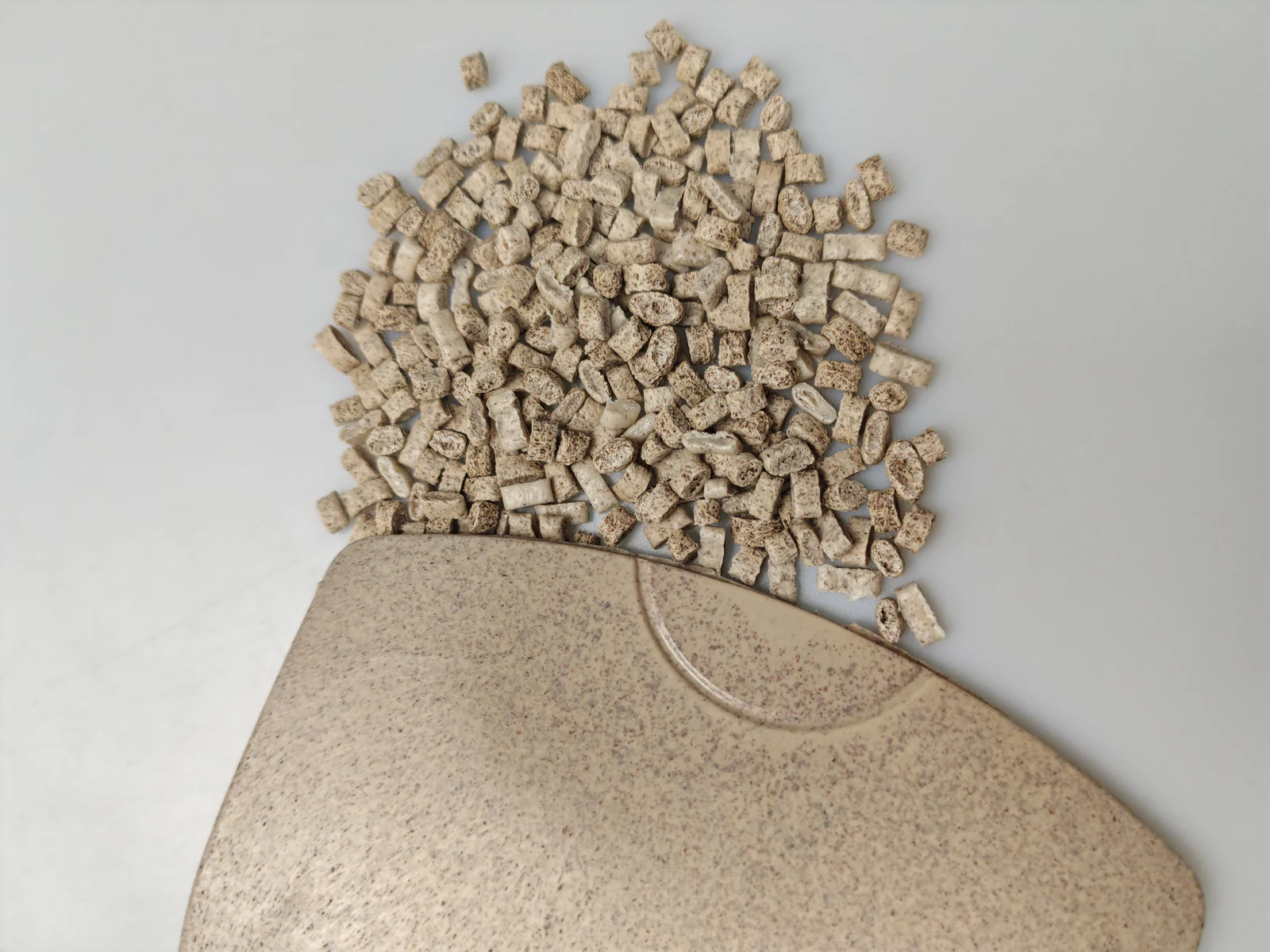

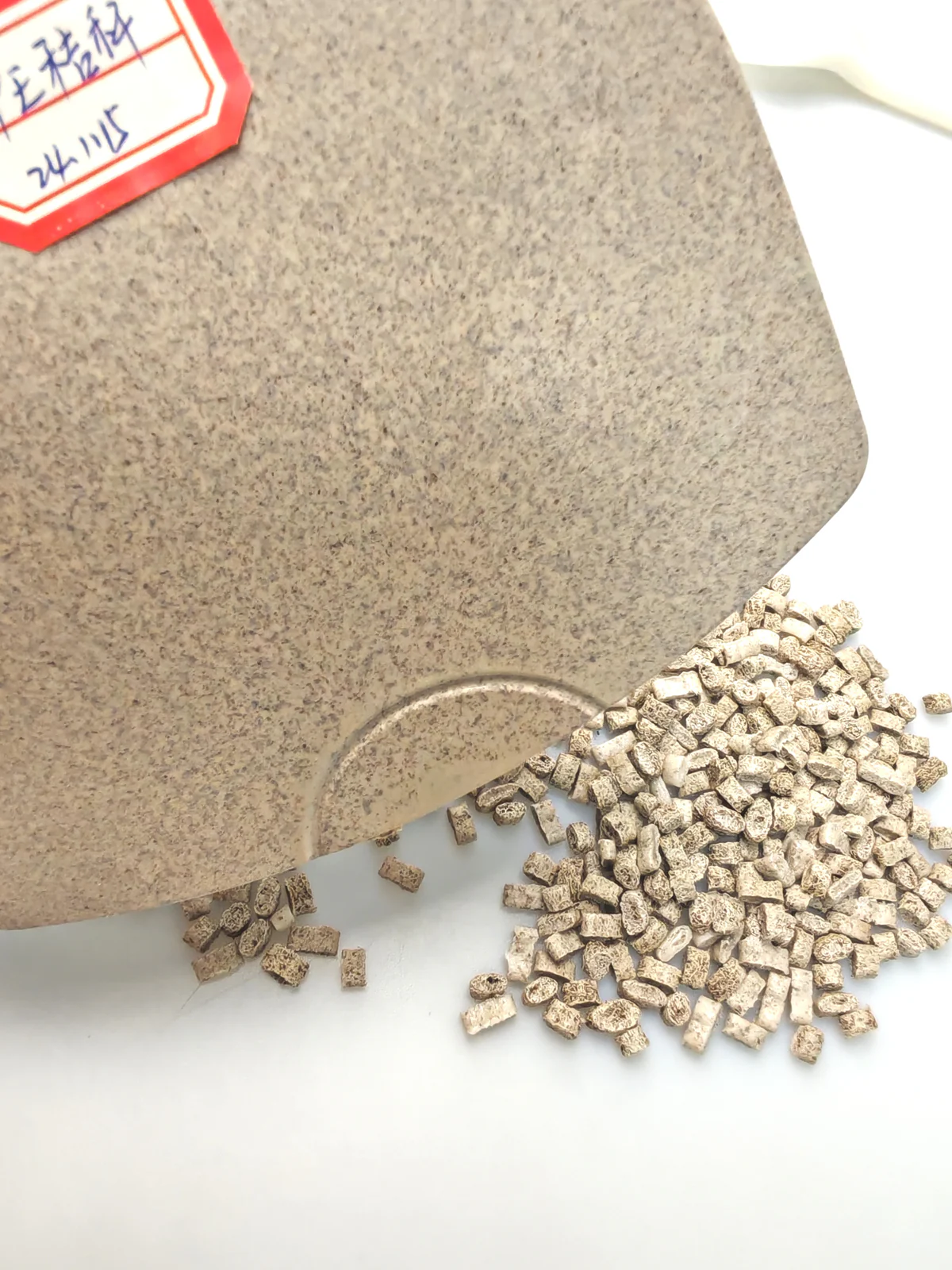

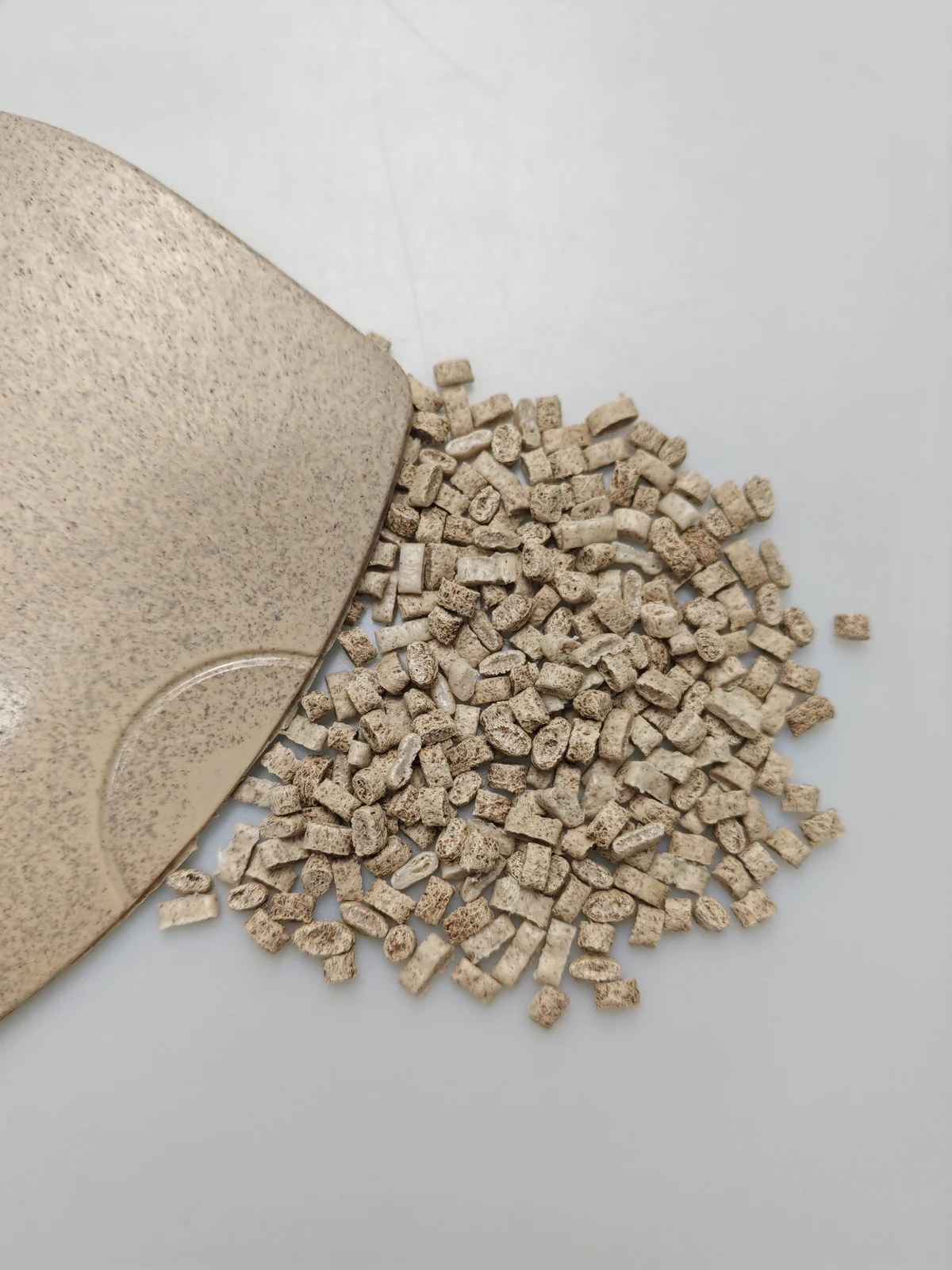

麦秸秆纤维PE将聚乙烯与加工后的干燥麦秆复合，得到浅米色材料，秸秆颗粒可见，天然色差柔和。聚乙烯基体让注塑件比刚性PP或ABS基纤维复合料更不易发脆、手感更柔顺，秸秆则带来干爽的农业质感。成品表面温暖、带细密斑点，而不是均匀的塑料感。适用场景包括柔性家居件、护罩、储物配件、瓶盖、宠物用品与柔和曲面注塑件。
参考价格2.5 美元/公斤
查看COA该材料以麦秸秆为植物来源。
物理与力学性能
- 密度
- 1.04 g/cm³
- ISO 1183
- 拉伸强度
- 24 MPa50 mm/min
- ISO 527-2
- 断裂伸长率
- 8.0 %50 mm/min
- ISO 527-2
- 弯曲强度
- 37 MPa10 mm/min
- ISO 178
- 弯曲模量
- 1,050 MPa10 mm/min
- ISO 178
- 悬臂梁缺口冲击强度
- 16 kJ/m²23 °C
- ISO 180/1U
- 邵氏硬度
- 65 HD
- ISO 868
使用说明与加工要点
配色
支持配色。由于天然基色偏浅，多数色系都可以开发；但植物颗粒仍然可见，并可能使最终色调偏移。请以注塑色板确认目标颜色。
加工方式
注塑成型。
模具维护
选用淬硬、耐腐蚀的模具钢。加工后应及时清模，因为残留在模具中的植物纤维复合材料如不及时清除，会腐蚀模具。
参考加工温度
| 工序 | 参考设定 |
|---|---|
| 干燥 | 100–110 °C，3–4 h |
| 后段 | 165–170 °C |
| 中段 | 170–175 °C |
| 前段 | 170–180 °C |
| 喷嘴 | 170–190 °C |
| 模具 | 按模具与制件要求设定 |
注意：以上参数仅为起始参考值，需根据设备、模具、制件几何形状与停留时间调整。温度过高或停留时间过长会导致植物纤维焦烧或碳化；请从较低参数开始，按需上调。
支持的认证
化学品安全技术说明书（MSDS）
可提供材料安全文件，用于产品处置与项目评审。
RoHS
RoHS符合性文件可依据适用牌号与生产批次提供。
以上图片为裁剪后的参考摘录。文件内容、报告编号与测试细节因材料牌号和生产批次而异。
材料咨询
就该材料与我们的团队沟通
请说明产品、工艺、颜色与性能要求。我们可以协助评估牌号、纤维含量与试样路线。
