麦秸秆PP与谷物纤维PP对比：一次性食品容器注塑选WYC-PP P179002N还是P179050
一份面向食品接触容器的实用选型指南，依据纤维来源、成型外观、已验证性能、加工表现与生产良率展开。
采购与工程师问答
工程师对比P179002N与P179050时最常问的问题
浅色食品接触容器该选P179002N还是P179050？
优先选P179002N。其更细的谷物纤维能形成更均匀的米白色哑光表面，31 MPa的拉伸强度、120 °C的热变形温度与FDA/LFGB食品接触测试支持都契合这一用途。P179050更适合留给深色件或非外观件，这类位置可以接受较粗的麦秸秆颗粒。
P179050的MFR更高，为什么仍不足以让它成为更好的薄壁牌号？
P179050在15 g/10 min下流动更顺畅，但客户试模表明，流动性只解决了充填问题。较粗纤维分散不良仍带来蓝灰色斑点、熔接线、翘曲与盖合配合不稳。改用P179002N后，这些缺陷减少，生产良率从约82%提高到96%。
调整注塑工艺能消除P179050的粗大蓝灰色斑点吗？
不能完全消除。105 °C干燥四小时、中低注射速度、较高保压压力与较低背压，改善了熔接线与翘曲，但无法消除混杂粗麦秸秆纤维造成的表面效果。浅色要求最终只能靠改用P179002N解决。
在确认P179002N或P179050之前，采购方应对比哪些数据？
应对比纤维来源与植株部位、灰分控制、FDA/LFGB迁移测试的确切范围、批次色差限值、收缩率数据、密度以及针对具体制件的成型参数。密度在商务上很关键：P179050为1.35 g/cm³，P179002N为1.20 g/cm³，同样体积的制件要多消耗约12.5%的材料。
如需准确的牌号建议，请向万佑宠WOOYOPET提供制件图纸、壁厚、模具结构、食品接触目标、颜色要求与现有加工窗口。

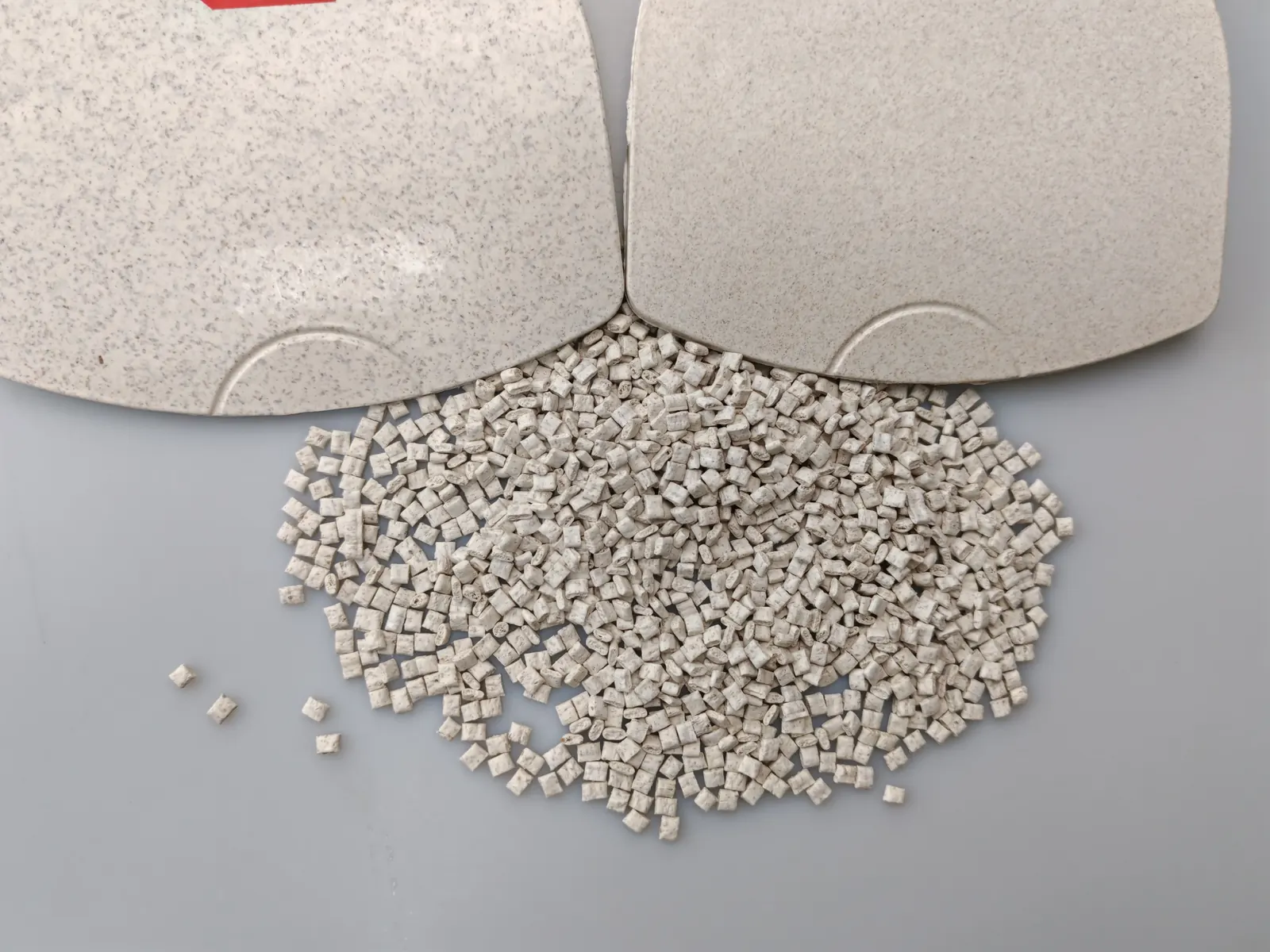

植物纤维PP不只是“加点纤维”
采购团队与注塑工程师最常向万佑宠WOOYOPET提出的问题之一是：麦秸秆PP与谷物纤维PP的真正差别在哪里？两者都是植物纤维PP复合材料，也可能都被用生物基含量、减塑比例或食品级PP食品容器材料这类说法来描述。但材料一旦落到一次性食品容器、餐具与日用品上，纤维来源、成型外观、食品接触合规与加工窗口上的差异就明显得多。
本指南从工程角度对比万佑宠WOOYOPET的两个牌号：WYC-PP P179002N谷物纤维PP与WYC-PP P179050麦秸秆PP。读者对象是正在评估食品接触PP容器、植物纤维PP注塑或实用采购规范的采购方与工艺工程师。
一次性食品容器的需求依然旺盛，减塑政策也在持续推进。2025年全球聚丙烯一次性食品容器市场规模约为186亿美元，预计到2035年达到336.3亿美元，复合年增长率6.1%。中国凭借庞大的餐饮与外卖体系，在亚太市场居首。在这一背景下，植物纤维PP成为一种折中方案：它保留了PP的加工窗口与耐热性，同时用植物纤维替代部分石油基成分。
难点也同样集中。纤维来源会有波动，造成批次间色差。灰分与杂质直接影响外观。分散不良的粗纤维会造成麻点与蓝灰色斑点，在浅色容器上尤其明显。食品接触文件未必能从一种纤维来源沿用到另一种。收缩、翘曲与熔接线更难控制，而吸湿性纤维若干燥不足，还会产生气泡与银纹。
万佑宠WOOYOPET的做法不是把秸秆粉或谷物粉简单拌进PP。纤维截面、细度、灰分、相容化、干燥与成型窗口是作为一个系统来匹配的。
麦秸秆PP与谷物纤维PP的核心差异
植物来源相近，纤维截面不同
麦秸秆PP的原料通常更杂。根、茎、叶都可能进入收集环节，使粗纤维、灰分与杂质波动加大。粗纤维成型后更容易留在表面。麦秸秆纤维相对长而刚，可提高弯曲模量与耐热性，但表面也更粗糙，在PP中更难分散。复合料对料筒温度与螺杆剪切更敏感。
万佑宠WOOYOPET的谷物纤维PP走的是更细纤维的路线。原料选取偏向柔嫩的茎秆部位，减少老化料与硬节，得到更细、更均匀的纤维。这一差别很大程度上影响成型外观，也影响维持食品接触合规的难度。

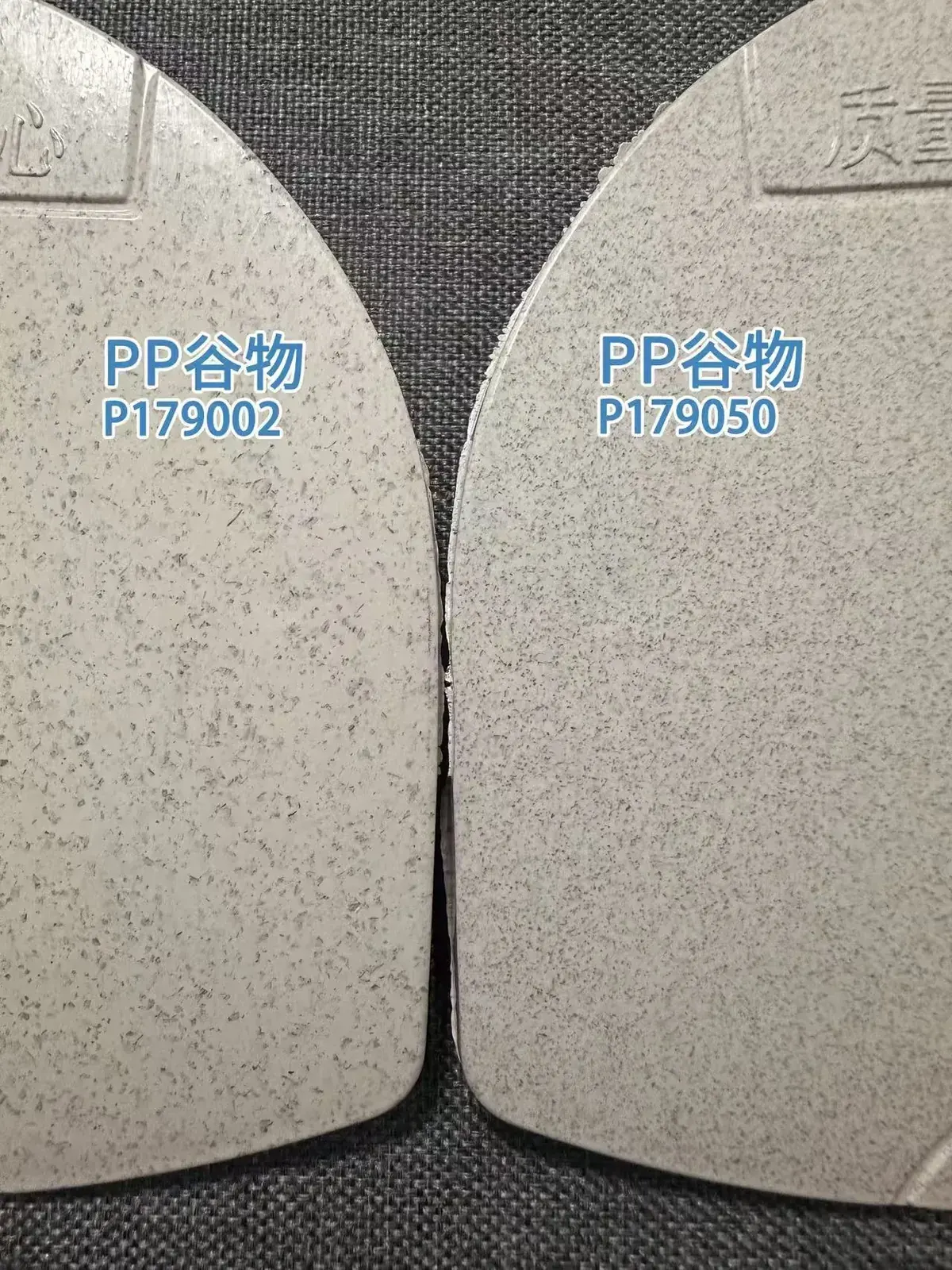

表面外观：粗斑点与细腻哑光面
注塑成型后，麦秸秆PP更容易出现粗纤维点与肉眼可见的蓝灰色调。在浅色食品容器上，这些痕迹格外明显。若模温、注射速度与干燥条件不匹配，还会出现熔接线、色差与局部花斑。木质素与灰分在高温成型中的热氧化会加剧这一效果，因此仅靠调机无法消除。
谷物纤维PP所含纤维更细，分散后表面更细腻。其底色更接近米白，适合浅色一次性食品容器、托盘、刀、叉与勺。P179002N形成细腻的米白哑光表面，带轻微天然纹理，观感比普通塑料更接近磨砂。
食品接触合规：谷物纤维PP更容易控制
食品接触材料要评估气味、迁移、重金属、灰分与杂质。针对植物纤维食品接触材料的研究发现，部分椰壳、秸秆与小麦基样品中目标痕量元素几乎没有释放；而甘蔗渣、竹材与棕榈叶制成的材料检出了砷、镉或铅，其中铅是最常见的迁移元素。
由于麦秸秆可能混有根、茎、叶各部位，预处理更困难，灰分与重金属的本底水平在批次间波动也更大。以精选嫩茎为基础、配以食品接触级助剂与受控相容化体系的低灰分细纤维路线，更容易通过验证。万佑宠WOOYOPET的P179002N已通过FDA与LFGB食品接触测试，这也是优先用于浅色食品接触容器的重要原因。
万佑宠WOOYOPET的四步技术路线
- 原料分选。麦秸秆经多级筛分去除杂质，并控制根、茎、叶的比例。谷物纤维取自柔嫩茎秆部位，以减少硬节与灰分。
- 纤维细化与表面处理。控制纤维长度与分散状态以减少粗点。纤维过长会阻碍流动并使表面粗糙；过短则失去增强效率。
- 相容化与分散。定制的相容体系改善亲水性植物纤维与PP基体之间的界面，兼顾刚性与韧性。
- 干燥与加工窗口匹配。植物纤维会吸湿，干燥不足会直接导致气泡、银纹与强度下降。每个牌号都给出明确的干燥与料筒温度窗口。
WYC-PP P179002N与P179050：关键数据对比
下列数值来自万佑宠WOOYOPET产品资料，供采购方与成型工程师选型参考。
| 项目 | WYC-PP P179002N谷物纤维PP | WYC-PP P179050麦秸秆PP |
|---|---|---|
| 比重 | 1.20 g/cm³ | 1.35 g/cm³ |
| MFR，230 °C/2.16 kg | 9.5 g/10 min | 15 g/10 min |
| 拉伸强度 | 31 MPa | 18 MPa |
| 弯曲强度 | 55 MPa | 34 MPa |
| 弯曲模量 | 1,956 MPa | 2,000 MPa |
| 悬臂梁缺口冲击强度，23°C | 3.8 kJ/m² | 3.1 kJ/m² |
| HDT，0.45 MPa | 120°C | 125°C |
| 熔点 | 170°C | 160°C |
| 邵氏硬度 | 73 HD | 73 HD |
| 加工参考 | 干燥100–120 °C、4–5 h；后段料筒155–165 °C；中段/前段/喷嘴160–175 °C；模具70–80 °C | 参考窗口相同 |
P179002N的弯曲模量为1,956 MPa，拉伸强度31 MPa，0.45 MPa下的HDT为120 °C。MFR为9.5 g/10 min，流动处于中高水平，同时保住刚性，既能成型较厚的结构件，也能做中等薄壁，且不易出现缺料。0.9%–1.2%的收缩率范围有利于尺寸稳定，减少翘曲。
P179050的MFR更高，为15 g/10 min，可用于深色件、非外观件或需要极高流动性的薄壁件。其拉伸强度18 MPa，弯曲强度34 MPa。密度1.35 g/cm³，比P179002N重12.5%，同样体积的制件要多耗材料——这是采购对比中常被漏算的一项成本因素。
客户案例：浅色一次性食品容器的注塑成型
华东一家一次性食品容器生产企业（本文以“客户A”代称）计划开发一款浅色容器，要求具备食品接触合规性、细腻的表面、耐热性以及与盖体的稳定扣合。首次试样选用了P179050，因为其15 g/10 min的熔体流动速率看似有利于薄壁容器成型。
初期问题
初次试样的设定大致为：110 °C干燥四小时；后段、中段、前段与喷嘴温度分别为160 °C、170 °C、170 °C、170 °C；模具温度75 °C。试样出现纤维粗颗粒、蓝灰色偏色与批次间颜色波动。熔接痕较深，局部边缘缺料，容器翘曲，盖体扣合不稳定。由于客户担心麦秸秆来源波动，食品接触相关文件也需重新匹配。生产良率仅约82%。
客户的技术复盘指出了最初的判断失误：流动性好确实可以填满薄壁，但决定外观与良率的是纤维分散与热稳定性。流动性解决了填充问题，却没有解决表面与尺寸稳定性问题。
两步调整
第一步，万佑宠WOOYOPET的应用工程师在核查水分、熔体流动速率与收缩率之后，优化了P179050的工艺窗口。干燥条件改为105 °C、四小时，模具温度稳定在75 °C，注射速度降为中低速，保压压力提高，背压降低。熔接痕与翘曲有所改善，但蓝灰色与纤维粗颗粒仍无法满足浅色外观要求。这说明表面的主要限制来自材料路线本身。
第二步，项目改用P179002N。推荐设定为：105 °C干燥四小时；后段、中段、前段与喷嘴温度分别为160 °C、170 °C、172 °C、170 °C；模具温度75 °C。该牌号的熔体流动速率为9.5 g/10 min，拉伸强度31 MPa，弯曲强度55 MPa，缺口冲击强度3.8 kJ/m²，热变形温度120 °C，熔点170 °C，在刚性、韧性与外观之间取得了更好的平衡。注塑机无需改造。
结果
切换材料后，表面明显更细腻，蓝灰色颗粒点减少，熔接痕变浅，盖体扣合趋于稳定。生产良率从约82%提升到96%。食品接触测试满足相应的FDA要求。客户A如今将P179002N用于浅色食品接触容器，深色件或不作外观要求的部件仍使用P179050。结论并不是某个牌号普遍更优，而是纤维种类划定了应用边界。
| 项目阶段 | 材料与设定 | 观察结果 |
|---|---|---|
| 初次试样 | P179050；110 °C干燥4 h；料筒与喷嘴160/170/170/170 °C；模具75 °C | 蓝灰色粗颗粒点、熔接痕深、翘曲、盖体配合不稳，良率约82% |
| P179050工艺优化 | 105 °C干燥4 h；中低注射速度；提高保压；降低背压 | 翘曲与熔接痕改善，但材料固有的表面颗粒点仍存在 |
| 更换材料 | P179002N；105 °C干燥4 h；160/170/172/170 °C；模具75 °C | 表面更细腻、灰点减少、盖体配合稳定、良率96%，满足FDA相关测试要求 |
采购与工程选型指南
| 应用要求 | 推荐方向 | 原因 |
|---|---|---|
| 浅色、食品接触、外观要求高 | WYC-PP P179002N | 细腻的米白色哑光表面、拉伸强度31 MPa、热变形温度120 °C、FDA/LFGB测试 |
| 深色、非食品接触、对成本敏感或要求极高流动性的部件 | WYC-PP P179050 | 熔体流动速率15 g/10 min；适用于对粗颗粒点与颜色要求不高的场合 |
| 需要刚性与耐热的日用结构件 | P179002N | 拉伸强度、弯曲强度与尺寸稳定性更好 |
| 天然纤维纹理与手感特征 | 完成外观试样后两者皆可 | 两者均保留哑光植物纤维纹理；P179002N更细腻、更均匀 |
采购方应确认纤维取自植物的哪个部位、灰分如何控制；索取FDA或LFGB的具体测试项目与限值，而不是接受一句笼统的“已认证”；约定ΔE色差上限与批次留样流程；索取与实际壁厚和模具相匹配的工艺参数；并按批次核查收缩率。P179002N的MD方向收缩率为0.9%–1.2%，若拿不到可比的批次数据，就是尺寸风险的预警信号。
两个牌号的通用参考为：100–120 °C干燥四至五小时；料筒后段155–165 °C；中段、前段与喷嘴160–175 °C；模具70–80 °C。实际设定应结合设备、模具与制件要求调整。
万佑宠WOOYOPET的角色不止于供应牌号。目标是把植物纤维PP做到注塑稳定、食品接触可验证、外观可控。正在评估麦秸秆纤维PP或谷物纤维PP的采购方，可联系万佑宠WOOYOPET获取样品、针对具体制件的成型建议以及食品接触合规文件。
