材料使用

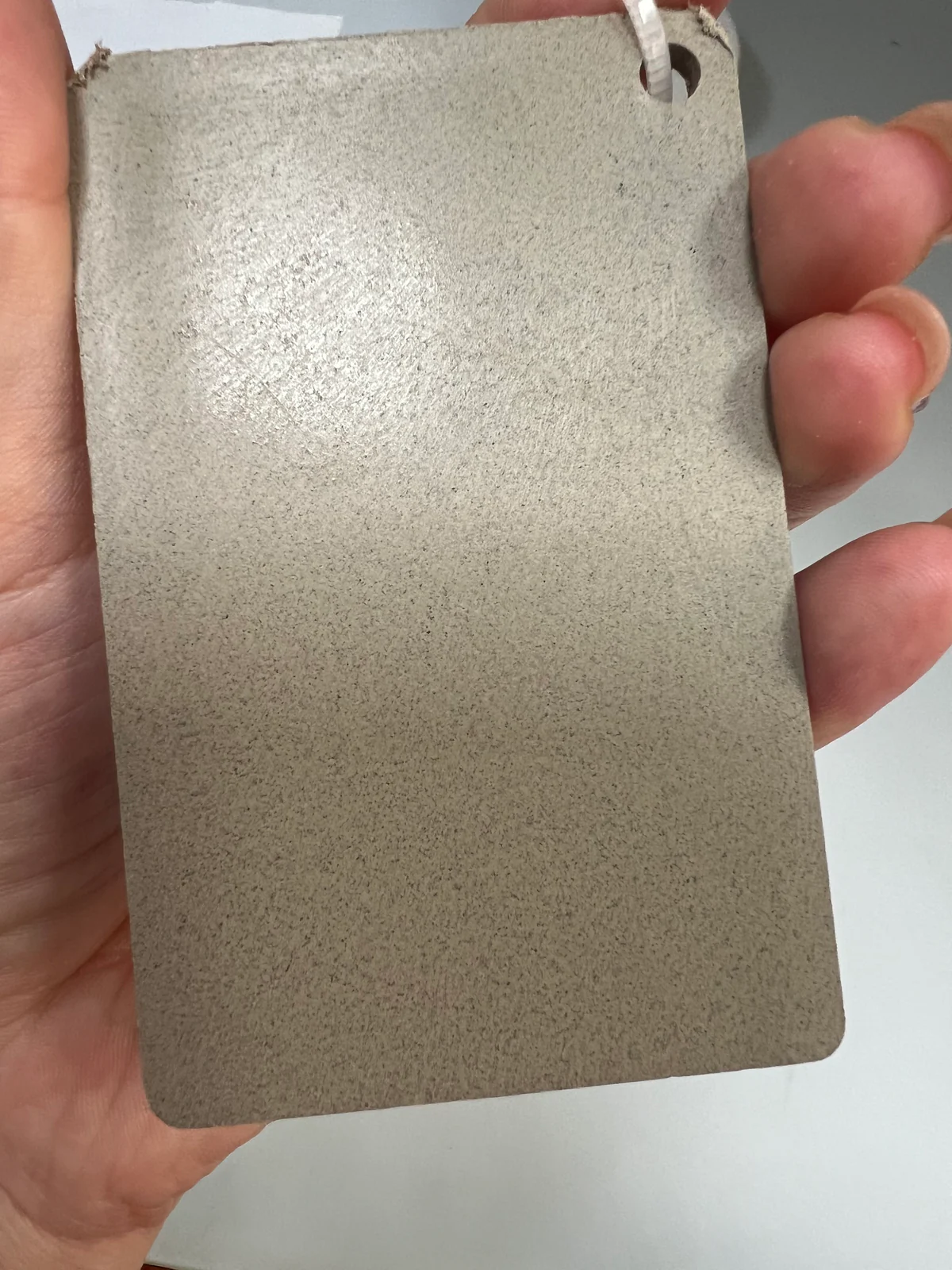

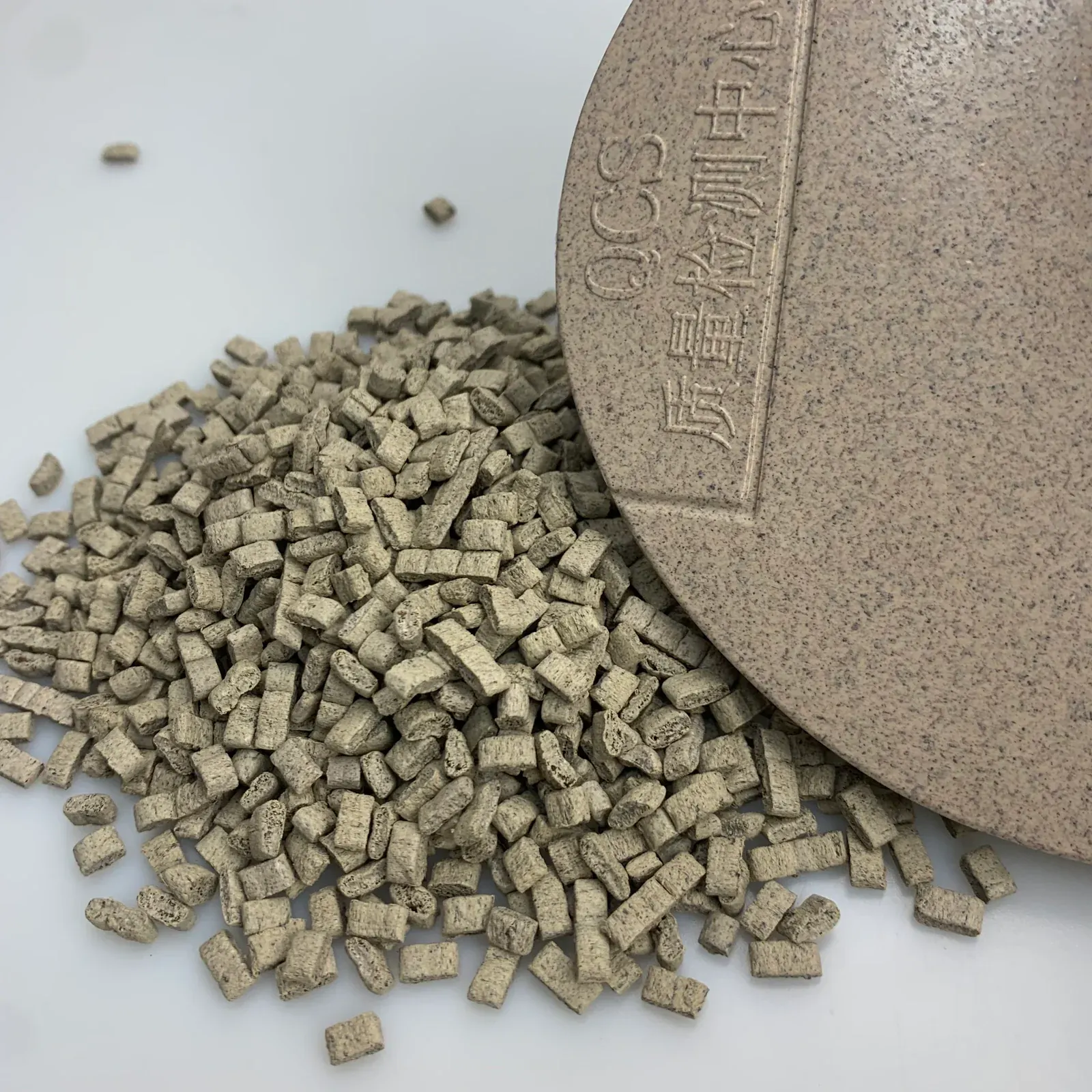

本品为浓缩母粒，必须用纯PP稀释。纯PP与母粒的配比至少为 1:1。提高PP比例会使单根纤维纹路显得更大、间距更疏，建议通过注塑打样确认配比。
该材料以铁观音茶叶为植物来源。
物理与力学性能
- 密度
- 1.08 g/cm³
- ISO 1183
- 拉伸强度
- 27 MPa
- ISO 527
- 断裂伸长率
- 11 %
- ISO 527
- 弯曲强度
- 45 MPa
- ISO 178
- 弯曲模量
- 1,337 MPa
- ISO 178
- 悬臂梁缺口冲击强度
- 5.0 kJ/m²23 °C
- ISO 180
使用说明与加工要点
配色
支持配色。由于天然基色偏浅，多数色系都可以开发；但植物颗粒仍然可见，并可能使最终色调偏移。请以注塑色板确认目标颜色。
加工方式
注塑成型。
模具维护
选用淬硬、耐腐蚀的模具钢。加工后应及时清模，因为残留在模具中的植物纤维复合材料如不及时清除，会腐蚀模具。
参考加工温度
| 工序 | 参考设定 |
|---|---|
| 干燥 | 120 °C，2–3 h |
| 注射温度 | 约 175 °C |
| 模具 | 按模具与制件要求设定 |
注意：以上参数仅为起始参考值，需根据设备、模具、制件几何形状与停留时间调整。温度过高或停留时间过长会导致植物纤维焦烧或碳化；请从较低参数开始，按需上调。
支持的认证
化学品安全技术说明书（MSDS）
可提供材料安全文件，用于产品处置与项目评审。
RoHS
RoHS符合性文件可依据适用牌号与生产批次提供。
以上图片为裁剪后的参考摘录。文件内容、报告编号与测试细节因材料牌号和生产批次而异。
材料咨询
就该材料与我们的团队沟通
请说明产品、工艺、颜色与性能要求。我们可以协助评估牌号、纤维含量与试样路线。
