材料使用
本品为浓缩母粒，必须用纯PP稀释。纯PP与母粒的配比至少为 1:1。提高PP比例会使单根纤维纹路显得更大、间距更疏，建议通过注塑打样确认配比。

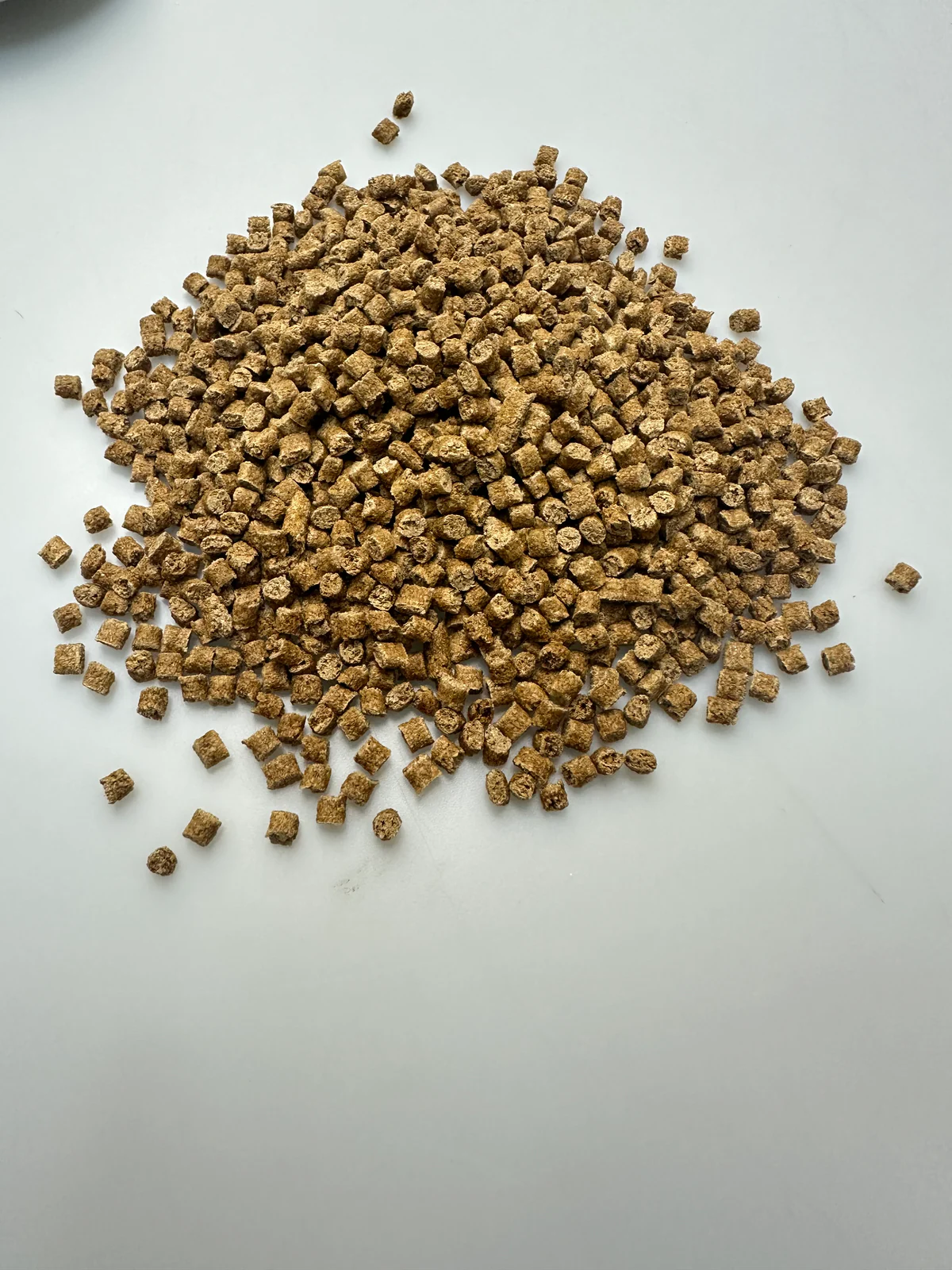

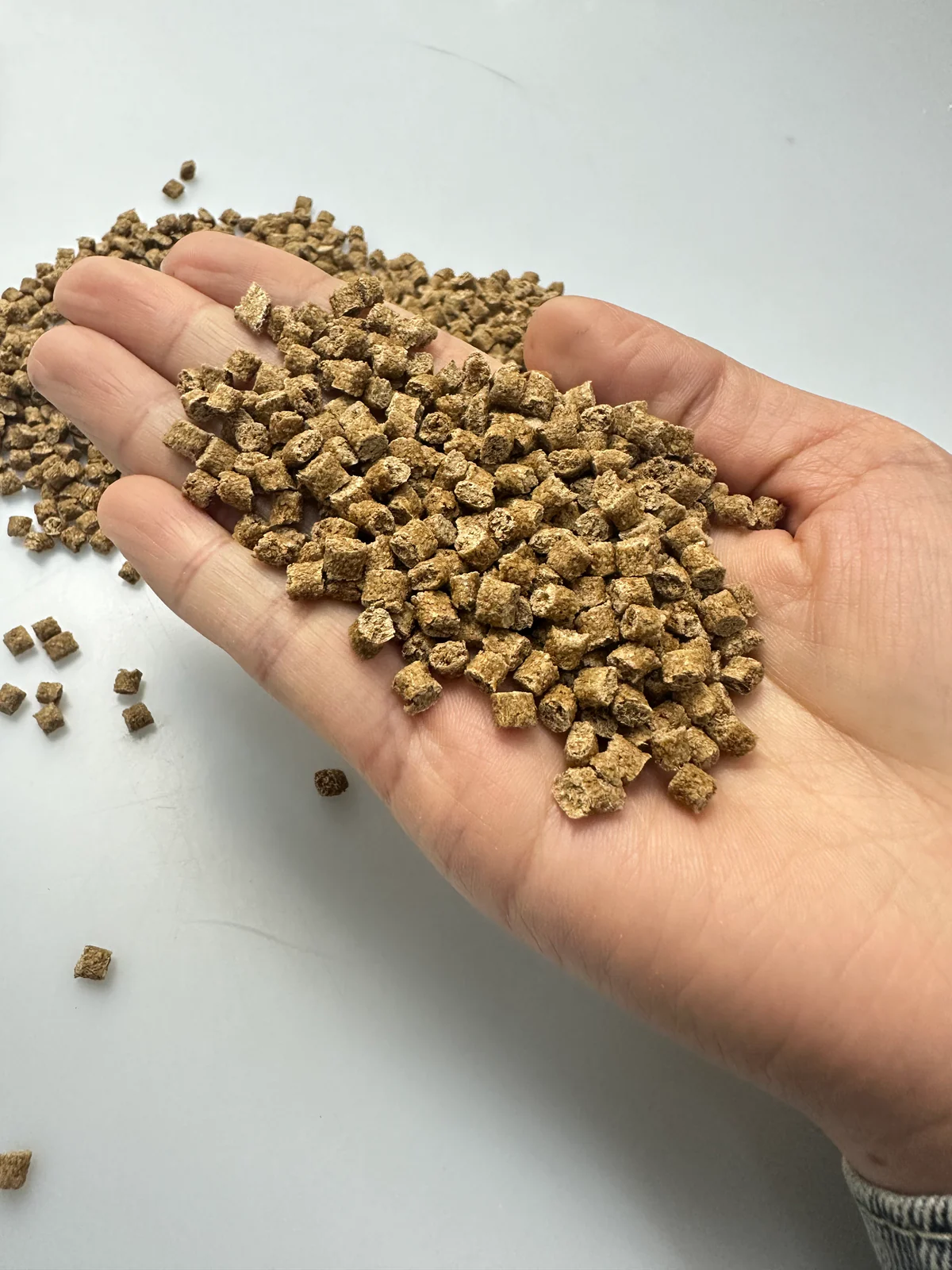

稻壳纤维PP母粒
WYC-PP P179DKML

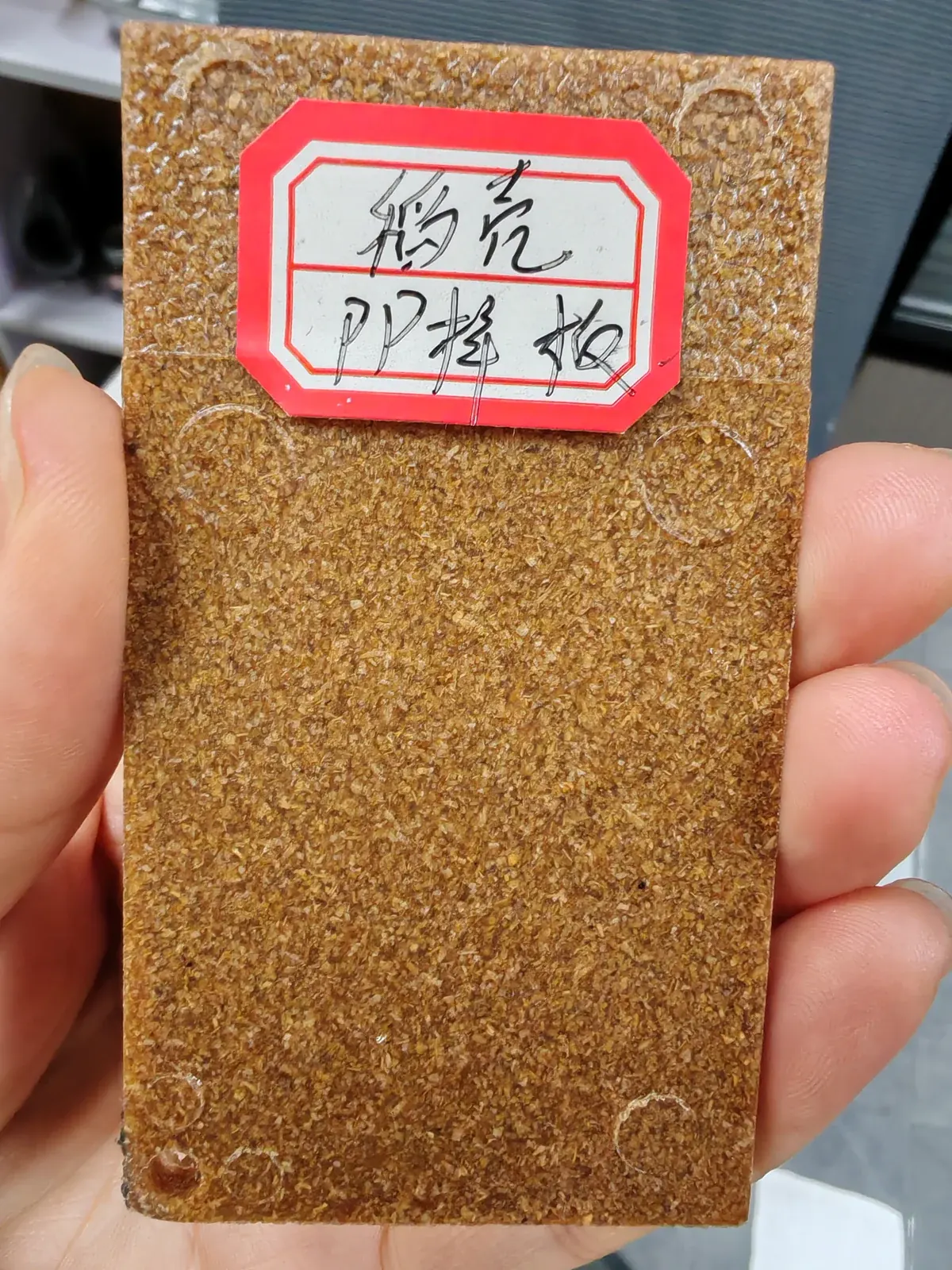

稻壳纤维PP母粒由精细加工的稻壳与PP载体浓缩复合而成。稻壳带来偏暖的米黄至棕色变化和细密的谷物状纹理，母粒掺入PP配方后这一纹理仍然可见。其主要优势在于可通过稀释比例调整纤维含量与最终外观。该产品用于开发PP花盆、收纳箱、衣架、宠物用品及带纹理的家用外壳类制件，本身并不作为成品树脂直接使用。
参考价格2.4 美元/公斤
查看COA该材料以稻壳为植物来源。
物理与力学性能
- 密度
- 1.105 g/cm³
- ISO 1183
- 拉伸强度
- 44.9 MPa
- ISO 527
- 断裂伸长率
- 4.1 %
- ISO 527
- 弹性模量
- 1,861 MPa
- ISO 527
- 弯曲强度
- 74.2 MPa
- ISO 178
- 弯曲模量
- 5,631 MPa
- ISO 178
- 悬臂梁缺口冲击强度
- 3.8 kJ/m²23 °C
- ISO 180
使用说明与加工要点
配色
可在有限范围内配色。由于天然基色偏深，建议选择深色系；浅色或鲜艳颜色无法稳定遮盖原有色调。请用注塑色板确认目标颜色。
加工方式
注塑成型。
模具维护
选用淬硬、耐腐蚀的模具钢。加工后应及时清模，因为残留在模具中的植物纤维复合材料如不及时清除，会腐蚀模具。
参考加工温度
| 工序 | 参考设定 |
|---|---|
| 干燥 | 120 °C，2–3 h |
| 注射温度 | 约 175 °C |
| 模具 | 按模具与制件要求设定 |
注意：以上参数仅为起始参考值，需根据设备、模具、制件几何形状与停留时间调整。温度过高或停留时间过长会导致植物纤维焦烧或碳化；请从较低参数开始，按需上调。
支持的认证
化学品安全技术说明书（MSDS）
可提供材料安全文件，用于产品处置与项目评审。
RoHS
RoHS符合性文件可依据适用牌号与生产批次提供。
以上图片为裁剪后的参考摘录。文件内容、报告编号与测试细节因材料牌号和生产批次而异。
材料咨询
就该材料与我们的团队沟通
请说明产品、工艺、颜色与性能要求。我们可以协助评估牌号、纤维含量与试样路线。
