植物纤维添加多少才真正有效？万佑宠WOOYOPET发布减塑材料可行性调研

植物纤维复合材料正越来越多地被用于“减少塑料”这一目标。但项目一旦真正进入材料开发阶段，一个看似简单的问题很快就会变复杂：植物纤维到底该加多少？

如果把这个问题只理解为替代石油基材料，答案似乎很直接。10%的植物纤维比例低于20%，20%低于30%，如果50%能够实现，理论上就意味着更多传统聚合物被植物来源材料替代。但真实制造并不是简单的质量互换。随着植物纤维比例不断上升，吸水、冲击性能、流动性、尺寸稳定性、颜色、气味、喂料与加工窗口都可能随之变化。更高植物纤维比例带来的减塑收益，并不会无限期地与产品可制造性保持同步。

因此，植物纤维复合材料真正需要回答的，不是“最多能加多少植物纤维”，而是一个更有工业意义的问题：在产品仍能稳定制造、正常使用并被市场接受的前提下，加多少植物纤维才真正有效地减少了塑料？

围绕这个问题，万佑宠WOOYOPET把观察范围划分为三个层面：材料开发项目、品牌与制造客户、终端消费者。项目侧覆盖120个已进入客户验证阶段的植物纤维材料项目；B2B侧覆盖50个品牌、制造企业与项目联系人；消费者侧采用200份有效问卷，其中中国100份、欧洲与美洲60份、其他地区40份。

这三个样本回答的并不是同一个问题。材料项目告诉我们哪些比例更容易做出来；B2B客户回答企业在什么条件下才会真正采用；消费者则决定市场希望减塑走到哪一步，以及愿意为此接受哪些差异。

把三组数据放在一起，一个关键落差就出现了：工程端最容易推进的区间集中在15–20%，而消费者最偏好的选项是20–30%。这五到十个百分点的差距，或许正是植物纤维复合材料从环保愿望走向规模化制造时最值得研究的空间。

1. 调研设计：三个样本回答三个问题

本次调研采用三个相互独立的样本：

• 材料侧： 120 个进入客户验证阶段的植物纤维材料项目。若同一项目比较了多种植物，则每种植物单独计数，因此植物来源的覆盖数可能被重复统计。
• B2B侧： 50 位品牌方、制造企业、采购、研发或项目负责人。
• 消费者侧： 200 位有效消费者，其中中国 100 位、欧美 60 位、其他地区 40 位——即中国 50%、欧美 30%、其他地区 20%。

消费者样本与B2B样本相互独立，互不包含。本文所有百分比题目均按选择该选项的受访者人数除以该题有效总数计算；因此多选题各项百分比之和可能超过100%。产品案例中的“石油基材料替代量”按质量模型计算：产品重量 × 植物纤维比例 × 年产量。该指标描述的是材料的质量替代，与碳减排率并不直接等同。

2. 工程最佳区间：15–20%

在120个材料开发项目中，植物纤维比例并没有呈现出“越高越容易获得客户认可”的线性关系。

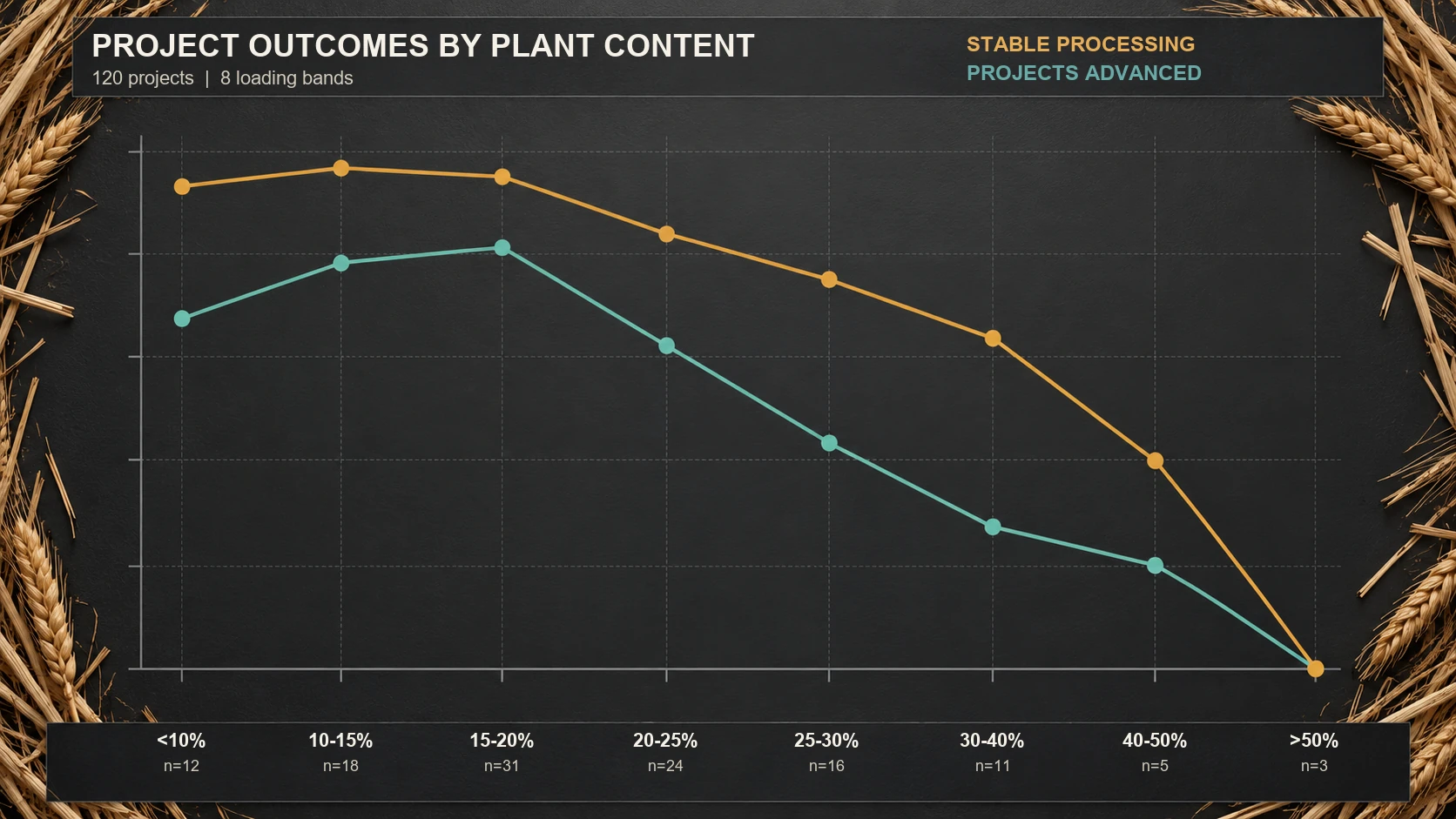

植物纤维含量低于10%的项目有12个：其中11个可稳定加工，稳定加工率91.7%，但只有8个进入后续客户验证或实际使用，推进率66.7%。在10–15%区间，18个项目中有17个可稳定加工，14个继续推进，项目推进率提高到77.8%。

表现最强的是15–20%区间。31个项目中29个可稳定加工，稳定加工率93.5%，其中25个进入客户验证或实际使用，推进率80.6%——在所有植物纤维含量区间中最高。

但从20%往上，曲线明显改变。在20–25%，仍有83.3%的项目可稳定加工，但继续推进的比例降到62.5%。植物纤维含量升到25–30%后，稳定加工率进一步降到75.0%，继续验证或使用的比例只有43.8%。在30–40%区间，11个项目中只有7个可稳定加工，仅3个继续推进，相当于27.3%。

植物纤维含量超过40%后，项目风险进一步上升。40–50%的5个项目中只有2个可稳定加工、1个继续推进；50%以上的3个项目，没有一个达到稳定加工。

这组数据说明，植物纤维减塑存在非常明显的边际变化。在较低比例时，提高植物纤维含量能显著增加石油基材料替代量，而不会立刻打破现有加工体系；超过某个区间后，每多添加一份植物纤维虽然仍带来减塑收益，但要付出的工程代价开始快速上升。

所以，“15–20%是工程最佳区间”并不意味着这一比例在每一项性能指标上都最高，也不意味着20%以上的配方注定失败。更准确的解读是：在这一项目样本中，该区间同时取得了较高的稳定加工率和最高的项目继续推进率。

对工业材料而言，这两项指标比单纯最高的植物纤维含量更重要。只有配方能进模、通过客户测试并在生产中持续跑下去，它所代表的减塑才真正发生。

3. 为什么更高添加量会变难

如果把更高植物纤维比例的风险只当作一句宣传说法，通常会被简单概括为“强度下降”。120个项目的问题分布显示，真实情况要复杂得多。

最常见的问题是吸湿与受潮相关问题，涉及63个项目，占52.5%。天然植物纤维本身亲水，水分含量的变化不仅影响制件的最终状态，还会直接干扰注塑成型过程中的气体释放、表面质量与尺寸稳定性。因此对植物纤维复合材料来说，“干燥”不是普通的工艺准备步骤，而是材料性能的一部分。

其次是冲击性能下降，涉及58个项目，占48.3%。另有44个项目出现不同程度的脆化或开裂风险，41个项目出现拉伸强度下降。随着植物相比例提高，材料的整体结构越来越依赖纤维与聚合物之间的界面；如果界面结合、分散或纤维长度控制没有同步改善，更多植物纤维并不会自动转化为更好的综合性能。

制造端的问题同样突出。57个项目需要对现有模具或工艺做明显调整，占47.5%；52个项目出现流动性下降或充模困难，占43.3%；29个项目出现喂料稳定性问题。天然外观的色差与批次间波动出现在46个项目中，占38.3%，另有33个项目出现气味问题。

这说明，植物纤维比例一旦提高，企业面对的并不是某一项材料性能的下降，而是整个生产窗口开始收窄。注塑温度过高会把植物纤维烧焦，温度过低又会让充模变得困难；纤维越粗，天然辨识度越强，但表面与薄壁越难成型；植物纤维含量越高，石油基材料的减少越明显，产品对干燥、喂料与批次控制也越敏感。

万佑宠WOOYOPET已公开的产品数据，也体现出类似的加工逻辑。以咖啡渣PP牌号WYC-PP P179506N为例，官网建议在100–120 °C下干燥4–5小时，并明确说明温度过高或停留时间过长，可能使植物纤维焦化或碳化。该材料标称拉伸强度23 MPa、弯曲模量1,250 MPa、缺口冲击强度3.6 kJ/m²，MFR为13.5 g/10 min，因此它的价值并不是尽可能高的刚性，而是在流动性、天然质感与制品结构之间取得平衡。

从这个角度看，真正有效的减塑比例，本质上是系统效率问题。一条植物纤维比例30%、但生产废品率明显上升的材料，未必比一条18%、却能稳定生产数十万件的方案，在现实中带来更好的结果。

4. 植物来源重要，但没有哪一种植物最优

在120个开发项目中，麦秸秆与谷物纤维是覆盖最广的路线：34个开发项目，其中27个进入客户取样，20个达到客户的初步要求。木纤维涉及26个项目，竹纤维24个，稻壳22个，咖啡渣18个，玉米或淀粉基植物填料14个，椰丝与椰壳纤维12个，茶叶或茶渣9个。

从项目推进情况看，麦秸秆不仅项目数量最多，在多项指标上也最均衡。34个项目中，22个被判断可稳定做到20%以上的植物纤维比例，占64.7%；25个项目的注塑或挤出稳定性良好，占73.5%；24个项目的刚性被评为良好，占70.6%；27个项目的天然质感辨识清晰；另有27个客户愿意继续测试；最终有20个项目进入订单阶段。

不过，“用得最广”并不等于“每项性能指标都最好”。

木纤维在刚性上表现突出：26个项目中有19个被评为刚性良好，占73.1%；竹纤维在同一指标上达到75.0%。稻壳在资源循环的认知度上更强：22个项目中有20个具备易于理解的副产物再利用叙事，占90.9%。咖啡渣则在消费者识别度上更突出：18个项目中有15个天然质感辨识度强，17个具备清晰的循环利用叙事。

这说明不同植物扮演的角色并不相同。麦秸秆更像一条相对均衡、可放大的通用路线；竹纤维与木纤维的结构性能潜力更明显；咖啡渣的优势更多在消费者感知、天然颜色与副产物叙事上；稻壳则兼具农业副产物的身份与较高的消费者理解度。

即便是同一种植物，处理方式不同，性能也会明显不同。万佑宠WOOYOPET已公开的两款麦秸秆/谷物纤维PP材料就是典型例子。精细化处理的WYC-PP P179002N，拉伸强度达到31 MPa，弯曲强度55 MPa，弯曲模量1,956 MPa，缺口冲击强度3.8 kJ/m²；另一款牌号P179050更强调粗植物颗粒与大流动性，拉伸强度约18 MPa，MFR最高可达15 g/10 min，而P179002N约为9.5 g/10 min。后者适合对外观轻盈度与综合性能要求更高的制品，前者则在流道较长、或更能接受较粗植物视觉的制品上发挥所长。

因此，仅用“这是麦秸秆材料”并不足以描述一种材料。纤维粒径、筛分方式、处理工艺、最终含量、相容剂体系以及加工历史，都会改变最终性能。

5. 已公开牌号数据：植物名称只是第一个变量

不同植物之间的性能差异，在万佑宠WOOYOPET已公开的牌号上更直观。竹纤维PP WYC-PP P179203标称拉伸强度35 MPa、弯曲强度62 MPa、弯曲模量2,420 MPa、缺口冲击强度4.0 kJ/m²；木纤维PP WYC-PP P179302标称拉伸强度32 MPa、弯曲模量2,210 MPa、缺口冲击强度4.5 kJ/m²。相比之下，咖啡渣PP P179506N标称拉伸强度23 MPa、弯曲模量1,250 MPa、缺口冲击强度3.6 kJ/m²。

如果只看结构性能，在这组已公开的PP材料中，竹纤维与木纤维占优；但咖啡渣材料的深色天然外观更鲜明，流动性更高，副产物来源也更容易被消费者理解。工程最优与市场最优，因此并不总是同一件事。

基体树脂同样会改变结论。竹纤维用在PP体系中，拉伸强度为35 MPa、弯曲模量2,420 MPa；而已公开的竹纤维ABS数据达到拉伸强度40 MPa、弯曲强度73 MPa、弯曲模量2,800 MPa。ABS体系的成型收缩率也更低，更适合作为精密外壳、卡扣与装配件的起点。

咖啡渣呈现同样的规律。咖啡渣PP标称拉伸强度23 MPa、弯曲模量1,250 MPa、缺口冲击强度3.6 kJ/m²；咖啡渣ABS WYC-ABS PA757520则分别达到30 MPa、2,230 MPa与6.8 kJ/m²。对需要更高尺寸精度与外壳刚性的制品，更换基体树脂有时比单纯提高或降低植物纤维含量更有效。

另一方面，如果制品需要更大的柔性与屈服余量，麦秸秆PE WYC-PE P179WT020提供了另一个材料方向。其标称拉伸强度24 MPa、断裂伸长率8%、弯曲模量1,050 MPa、悬臂梁缺口冲击强度16 kJ/m²。由于该牌号采用ISO测试体系，其冲击数据不能与上文的ASTM数据直接排序比较，但它清楚显示出PE基体与PP、ABS完全不同的产品定位。

这些已公开数据进一步说明，本次调研很难得出“某一种植物纤维最好”的结论。更合理的产业判断是：先确定制品需要什么，再选择植物、基体树脂与合适的比例——而不是先挑一个听起来最环保的植物，再设法把它塞进所有产品。

6. 采购方要的是替代，但性能底线必须守住

50位来自品牌方、制造企业与项目组的B2B联系人，给出了另一组很有代表性的结果。在被问及为何考虑植物纤维材料时，44人选择“减少石油基塑料用量”，占88%，为所有选项之首。39人提到品牌ESG或可持续发展目标，占78%；35人希望通过天然外观实现产品差异化，占70%；33人希望建立新的环保产品线，占66%；31人对使用农业或食品加工副产物感兴趣，占62%。

这说明企业采用植物纤维，并不只是出于消费者营销。真正降低常规树脂用量，已经成为一个非常直接的项目目标。

但当问题转向“最担心什么”时，排序立刻回到性能。50位客户中，41位担心冲击或跌落性能下降，占82%；36位担心制品强度降低，占72%；34位担心耐水性与吸湿，占68%；33位担心与植物相关的色差与批次一致性，占66%；32位担心成本上升，占64%；31位担心注塑或挤出不稳定，占62%。

更能说明问题的是企业真正采用该材料的条件。42位客户要求制品寿命不得下降，占84%；40位要求冲击与结构性能达到现有标准，占80%；38位希望现有设备基本不变，占76%；35位希望现有模具可以继续使用，或仅需小幅调整，占70%。

相比之下，只有18人、占36%，选择了“终端消费者能明显感知到天然材料”。

这个结果很重要。对品牌而言，天然质感与环保叙事是加分项，却不是产品拿到订单必须跨过的第一道门槛。企业首先要确认的，是原来的产品还能不能完成它该完成的功能。

这也解释了为什么材料侧15–20%区间的项目推进率高于填充量更高的区间。企业并非不愿多减塑；在真实采购中，他们同时要对质量投诉、模具、生产效率与制品寿命负责。

在“合理的植物纤维比例”这一问题上，50位B2B受访者中有20位选择10–20%，占40%；17位选择20–30%，占34%；仅6位选择30–40%，1位选择40%以上。也就是说，74%的判断落在10–30%区间。行业真正需要的不是最高的植物纤维含量，而是能够持续生产的植物纤维含量。

7. 在制品仍好用的前提下，消费者更偏好20–30%

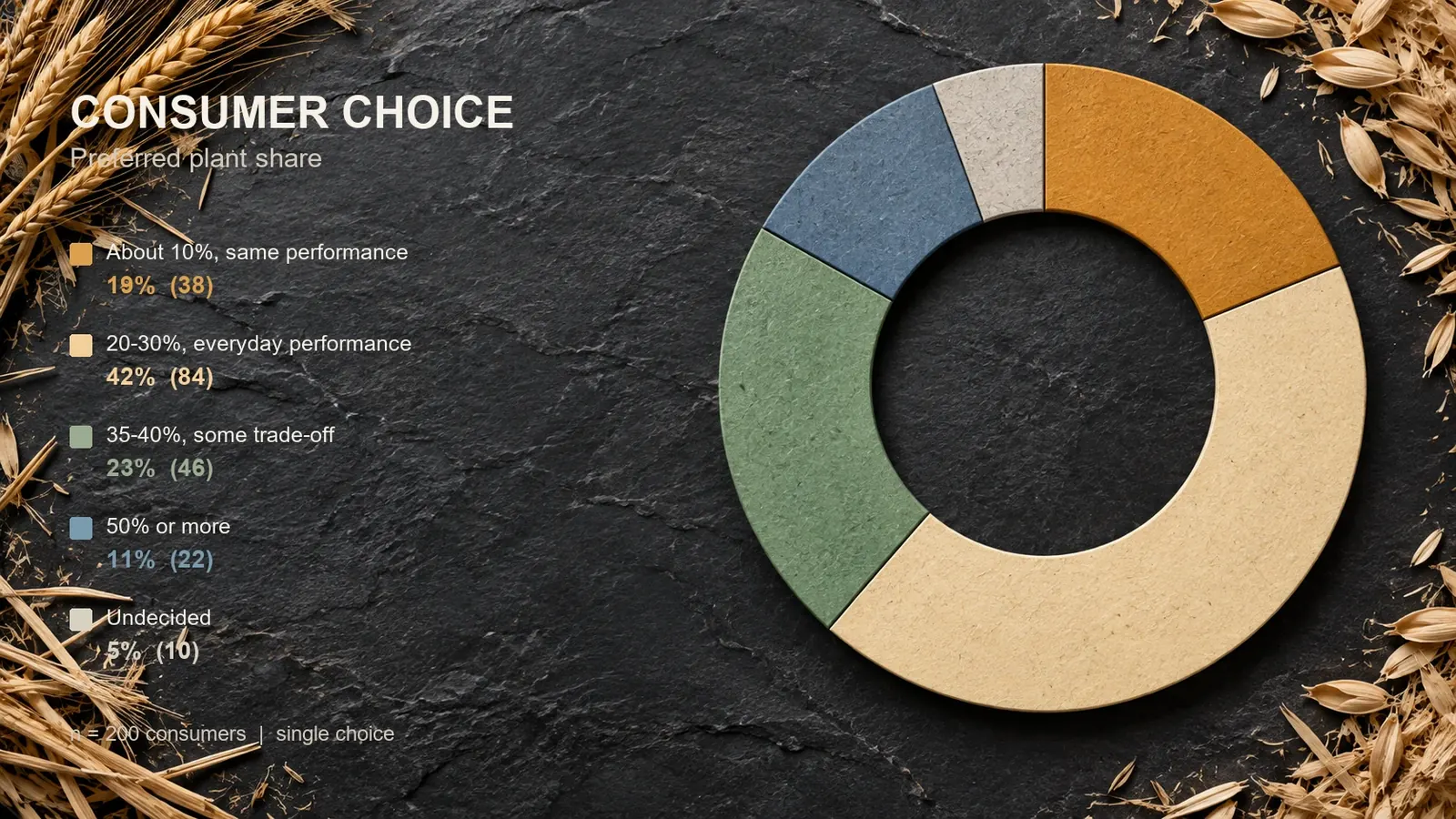

如果说15–20%是材料侧最容易做到的区间，消费者的回答则明显更进取。200位消费者面对四个“植物纤维比例与性能”的选项，38位选择约10%植物纤维含量、性能与普通塑料非常接近，占19%；84位选择约20–30%植物纤维含量、日常性能得以保持，占42%，为人数最多的一组。

46人、占23%，愿意更进一步选择35–40%植物纤维含量，即使部分冲击或加工性能可能下降；22人愿意选择50%以上的高植物纤维比例，占11%；另有10人无法判断。

这一结果构成一条有价值的产业信号：消费者所期待的植物纤维含量水平，高于材料项目目前能够稳定达到的水平。

消费者希望看到 20%–30%，一部分人愿意接受更高；而材料端推进效率最高的区间集中在 15%–20%。

这并不意味着企业应当把每个项目从 18% 硬推到 25%。那五到十个百分点，更应被理解为下一阶段配方开发的目标空间。如果更好的纤维处理、界面设计、基体树脂选择与工艺控制，能把今天 15%–20% 的稳定区间逐步扩展到 20%–30%，材料的环境价值与市场认知才可能同步提升。

但消费者愿意接受更高的植物纤维含量，并不等于愿意接受一个明显更差的产品。

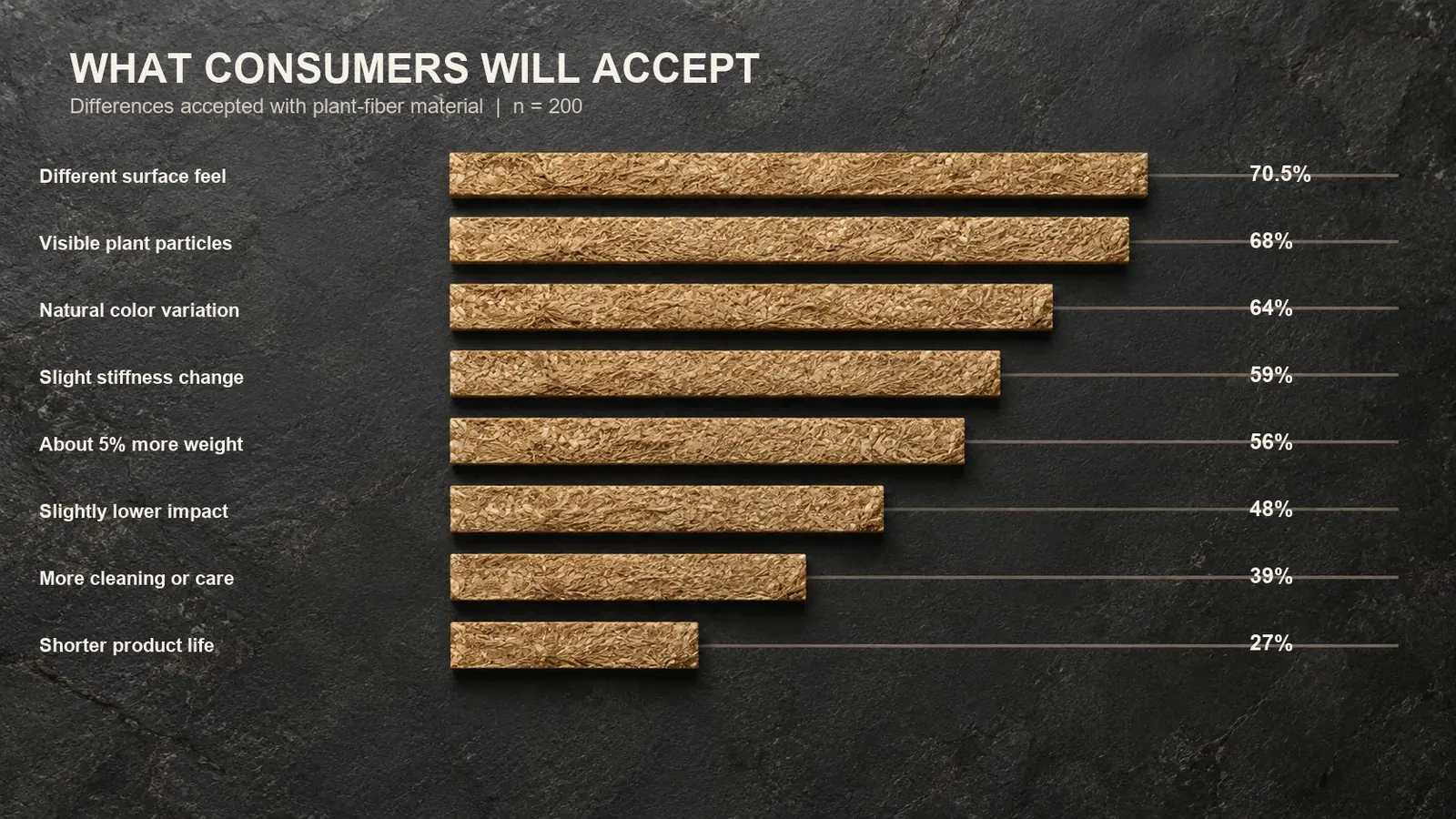

这一点在另一组问题中表现得非常明显。200 名消费者中，70.5% 能接受表面触感与普通塑料略有不同，68% 接受可见的植物颗粒或纤维，64% 接受一定程度的自然色差，59% 能接受不影响功能的刚性轻微变化，56% 能接受产品重量增加约 5%。

这些都属于“材料变得不一样了”的情况。

然而，一旦这种变化触及产品的实际功能，接受度就迅速下降。只有 48% 能接受冲击性能略有下降，只有 39% 愿意为减少塑料用量而承担更多清洁或维护，只有 27% 能接受产品寿命略有缩短。

同样，52% 的消费者能接受约 5% 的涨价，但当涨幅扩大到 10% 时，接受度降至 31.5%。

相比一句“消费者支持环保”，这组数据或许更值得产业界注意：消费者愿意接受植物纤维带来的差异，但不愿意接受产品明显降级。

颜色有点变化，可以接受。触感不完全像塑料，可以接受。可见的纤维颗粒甚至可能是加分项。但冲击性能、使用寿命或合理的价格，不应该打着“环保”的名义被明显牺牲。

这与 B2B 客户的判断其实高度一致。品牌方担心产品变差，消费者同样不希望环保成为产品变差的理由。

8. 目标应由产品风险决定

消费者对植物纤维比例的态度，也会随产品类型明显变化。对于一次性餐具，44% 的消费者希望植物纤维比例尽可能高，只有 18.5% 把性能放在首位。对于花盆与园艺用品，39% 希望比例尽可能高，另有 36% 选择 20%–30% 左右。

这些产品的共同点在于，消费者对极端冲击、精密装配和长期尺寸稳定性的要求相对较低，因此更愿意用这些换取更高的植物纤维比例。

宠物食盆开始出现不同的趋势。23% 希望植物纤维比例尽可能高，41% 认为 20%–30% 合适，另有 29% 表示比例本身不重要，性能应当优先。

一旦产品进入家电、智能设备与汽车应用，排序就反过来。对于家电外壳，48% 的消费者选择“比例不重要，性能优先”；智能宠物设备外壳与底座达到 50.5%；汽车内饰达到 54%。户外产品也有 49% 把性能排在植物纤维比例之前。

这说明“加多少植物纤维”本身就是一个应用问题。

对于花盆、一次性用品这类低风险产品，30% 甚至更高的比例值得主动探索；而对于有卡扣、跌落要求、耐水、尺寸配合或长期耐候要求的产品，合理的比例必须更保守。

因此，负责任的减少石油基塑料用量策略，不应给所有产品规定同一个植物纤维含量。产品越接近结构件或长寿命耐用品，比例就越应由性能决定；越接近非承重、短周期或自然外观类产品，可提升的空间就越大。

9. 年产量可能比单件比例更重要

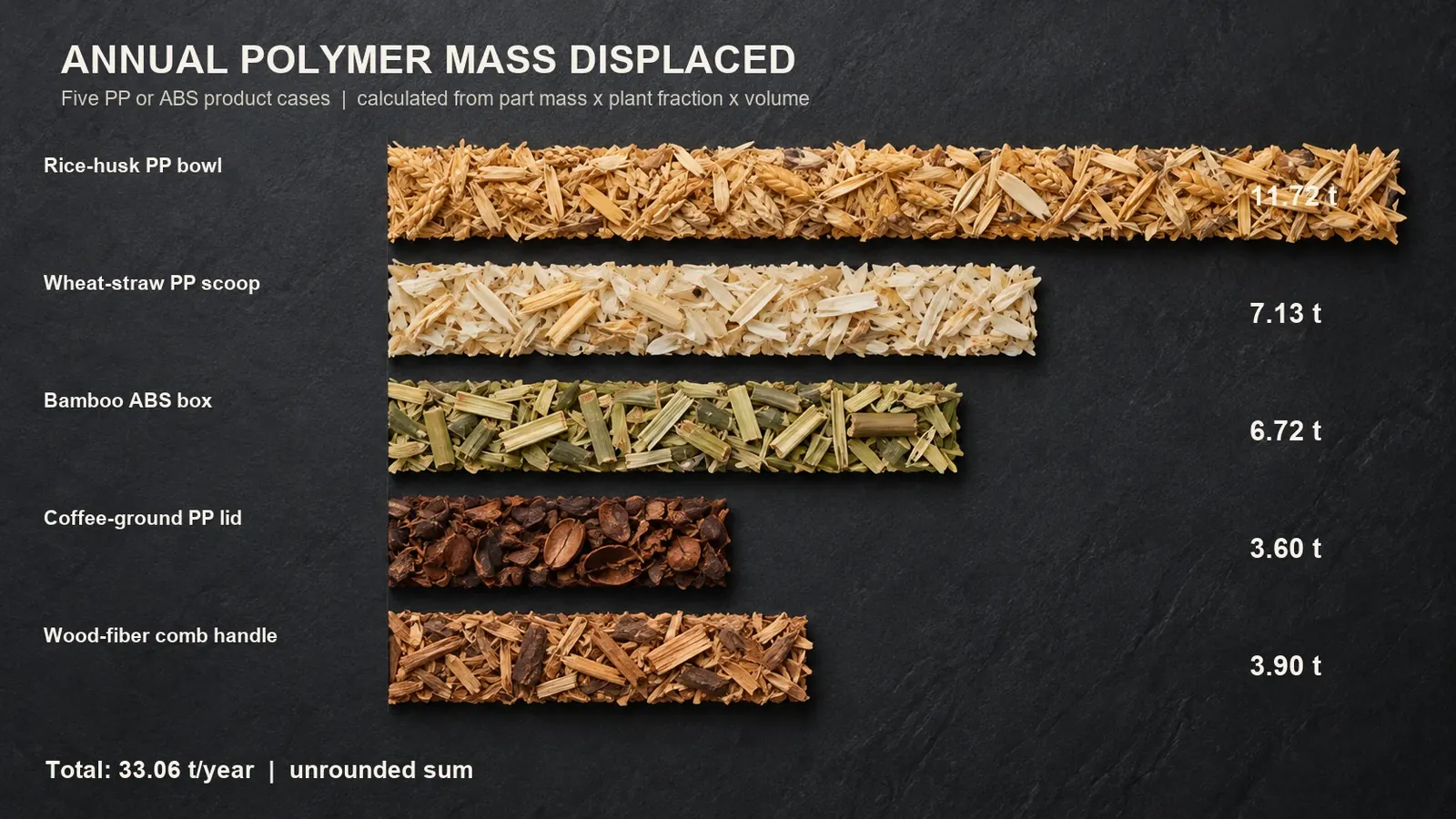

项目数据放到真实产品上会更直观。一只 186 g 的 PP 宠物食盆使用 18% 稻壳植物纤维，年产量 35 万件。每件约有 33.48 g 由植物材料承担，对应全年约 11.72 吨的材料替代量。

一把 95 g 的麦秸秆 PP 猫砂铲使用 15% 植物纤维，年产量 50 万件。每件仅替代约 14.25 g，但全年累计约达 7.13 吨。

一个 420 g 的竹纤维 ABS 收纳箱使用 20% 植物纤维；单件理论替代量 84 g，按年产量 8 万件计，对应约 6.72 吨。

咖啡渣 PP 杯盖更具代表性。单个杯盖仅重 12 g，植物纤维比例 15%，因此每个杯盖理论上只减少约 1.8 g 原有聚合物。但由于年产量达到 200 万件，全年累计替代量仍约达 3.6 吨。

一个木纤维宠物梳手柄使用 25% 植物纤维，单件重 78 g，年产量 20 万件，对应约 3.9 吨材料替代量。

前五个项目使用常规 PP 或 ABS 基体，理论石油基材料替代量合计约每年 33.06 吨。

第六个项目是麦秸秆一次性餐具案例，使用 PLA+PBAT 体系，植物纤维比例 30%，按材料质量计可减少约 7.2 吨聚合物基体；但 PLA/PBAT 体系本身的化石来源与普通 PP、ABS 不同，这个项目不宜与前五个案例直接合并计算“石油基塑料替代量”，更适合作为“聚合物减量”项目单独评估。

这看起来只是统计口径的问题，却揭示了一个材料宣传应当避免的常见误解：植物纤维比例不等于石油基塑料减少比例，更不等于减碳比例。材料的来源必须单独核算。如果原基体本身已含生物基聚合物，那么“添加 30% 植物纤维”和“减少 30% 化石基塑料”根本不是同一个概念。

10. 失败的试验标出边界

如果只展示成功的量产案例，很容易形成一种错觉：只要把植物材料加进塑料、再做些工程调整，产品总能做出来。真实项目并非如此。

一个宠物食盆项目最初想加 40% 稻壳。项目止步于注塑成型后的冲击测试，因为高稻壳比例带来的开裂风险无法满足客户标准。研发团队尝试把比例降到 20%；性能明显改善，但仍未达到客户的最终要求，客户最终改用 PP+15% 麦秸秆方案。

另一个咖啡渣杯盖项目最初目标为 35% 咖啡渣，但高比例带来的气味与色差无法满足品牌要求。比例降到 15% 后，气味与颜色控制明显改善，客户最终接受 PP+15% 咖啡渣路线。

一个户外产品项目甚至尝试了 50% 木纤维，希望大幅削减常规塑料，却遇到明显的吸湿与尺寸变化问题。即使把比例降到 25%，仍无法满足该户外产品的长期尺寸要求，项目最终回到玻纤增强 PP。

这个案例尤其值得讨论。仅从“植物纤维含量”看，玻纤增强 PP 显然不是更漂亮的环保故事。但如果一种植物材料无法满足产品的长期使用要求，强行使用它未必是更负责任的选择。减少塑料不应同时意味着缩短产品寿命。

本次调研凸显了一个现实边界：植物纤维可以降低塑料含量，但合适的材料取决于每个产品的性能与加工要求。

11. 麦秸秆用得最广，但不是每个产品的最优解

从 120 个项目的覆盖情况、订单转化情况，以及 200 名消费者的植物来源选择来看，麦秸秆确实表现出相对较强的综合优势。

在“性能与价格相同时最愿意选择哪种植物来源”的单选题中，麦秸秆获得 48 票，占 24%，排名第一；竹纤维 35 票，占 17.5%；咖啡渣 31 票，占 15.5%；稻壳 26 票，占 13%；木纤维 22 票，占 11%。

这与项目端的情况有一定呼应：麦秸秆的开发项目数量最多，进入订单阶段的项目也最多。

但更准确的行业结论应当是：麦秸秆目前是一条覆盖面广、在工程端与消费端都相对容易建立认知的路线，而不是可以替代其他所有植物纤维的“最优解”。若产品强调刚性，竹纤维与木纤维可能更合适；若副产物叙事更重要，咖啡渣有独特优势；若希望消费者直观理解农业资源的二次利用，稻壳的辨识基础同样很强；而在一些需要韧性的应用里，基体的选择甚至比植物来源更关键。真正成熟的材料体系不该追求“选出唯一最好的植物”，而应建立植物来源、基体、添加比例与产品要求之间的匹配逻辑。

12. 消费者信得过的证据

这200位消费者还被问及：哪类减塑信息最可信。排名第一的回答是“明确标注植物来源”，156人选择，占78%。149人想知道单件产品究竟替代了多少克石油基塑料，占74.5%；142人关注第三方材料或安全检测，占71%；138人希望品牌公布植物纤维比例，占69%；118人认为展示真实材料来源与生产过程能提升可信度，占59%。

相比之下，只有21人、占10.5%，认为标上一句“环保材料”就够了。

生命周期评价（LCA）同样被87人选择，占43.5%，低于材料来源、减塑数量与第三方检测这三项。

这并不意味着消费者不关心碳足迹，而是不同信息的理解门槛不一样。“本产品含18%稻壳。”“每件产品减少33克常规聚合物。”“稻壳来自食品加工的副产物。”“该材料已通过相关产品安全检测。”这类信息，消费者一眼就能看懂。

相比之下，一份完整的LCA需要明确系统边界、运输、电力结构、植物原料预处理方式与产品使用寿命，并非每位普通消费者都能直接判断。因此对植物纤维行业而言，材料透明度可能比单纯贴一个环保标签更重要。

13. 结论：有效减塑的三项检验

把120个材料项目、50家B2B客户和200位消费者的数据放在一起，得出的结论远比“植物加得越多越好”复杂。

在现有项目样本中，15–20%是工程端最稳定的区间，稳定加工率93.5%，持续客户验证或实际使用比例最高，为80.6%。超过20%，项目成功率开始下降；超过30%，加工、冲击、吸湿与尺寸风险进一步放大。

但消费者的期望比工程端现状再进一步。42%的消费者认为20–30%的植物含量是理想选择，高于选择10%的19%。这意味着市场希望看到更明显的减塑效果，而材料端仍要解决这五到十个百分点背后的性能问题。

B2B客户的回答划定了边界。84%的客户要求产品寿命基本不下降，80%要求原有结构与冲击性能继续达标，76%希望现有设备无需更换。企业支持减塑，但真正需要的是能直接进入现有制造体系的材料，而不是需要重做整套产品逻辑的环保试验。

消费者的态度与企业十分接近。他们愿意接受自然色差、可见的植物颗粒、不同的手感，甚至小幅增加的重量与价格；但一旦涉及产品寿命、明显的冲击性能下降或更大幅度的涨价，接受度就迅速回落。

因此，植物纤维复合材料的真正产业价值，也许不在于刷新“最高植物含量”的纪录，而应追求另一种结果：在一件本来就要生产的产品里，找到那部分可以稳定去掉的石油基塑料，并让这一改变重复几十万次、上百万次。

对某些产品，这个答案是15%；对另一些，可能是25%。花盆、一次性制品与非承力件可以探索更高的添加比例，而精密外壳、汽车内饰和户外结构件则可能需要更保守。材料没有唯一的最佳植物含量，因为产品本身就不存在唯一的使用条件。

真正有效的减塑，不该用最高的植物比例来定义，而要用三条标准来检验。第一，石油基材料的减少是否真的发生。第二，产品是否仍能完成原本的功能。第三，这套方案能否持续、规模化地进入生产。当三条的答案都是肯定的，植物纤维才不再只是一个环保概念，而真正成为一种减塑材料。

研究与测算说明

本报告的研究框架分为三个独立样本：材料项目、B2B客户与终端消费者。材料端的统计范围覆盖进入客户验证阶段的植物纤维材料项目；同一项目内可能对比不同植物来源，因此植物来源的覆盖数可能被重复计入。B2B样本与消费者样本独立计数，互不包含。

牌号性能引自万佑宠WOOYOPET已公开的产品资料。各材料之间的测试方法、基体聚合物、纤维处理与配方并不完全一致，因此这些数据用于说明不同材料路线之间的差异，不应被读作在相同实验条件下得出的严格排名。

本文案例中的“石油基材料替代量”按“产品重量 × 植物纤维比例 × 年产量”的质量模型计算。该指标描述的是材料质量层面的替代，并不直接等同于减碳比例。PLA、PBAT等不同来源的聚合物体系，不能套用普通PP或ABS的石油基替代逻辑，应按实际基体组成单独核算。
