添加降解助剂的咖啡渣PP高尔夫球钉：案例分析

高尔夫球钉的材料矛盾

高尔夫球钉寿命很短，使用工况却不轻松。它要能插入压实的草皮而不弯折，把球稳定托在同一高度，还要承受一号木杆击球时的侧向冲击。但击球之后，折断或被遗忘的球钉会留在球场上，干扰养护作业，成为长期残留的塑料碎片。

常规PP成型过程可预测、强度够用，但本身并不具有生物降解性。纸浆、竹材和实木球钉可以提供另一种废弃处置路径，但它们对水分敏感、纹理波动、断裂行为不一，生产和使用的稳定性会差一些。咖啡渣纤维PP提供了一条折中的工程路线：以PP为基体便于注塑成型，用处理过的咖啡渣颗粒带来易辨识的棕色外观，还可选择加入降解助剂配方，在规定的厌氧试验条件下进行评估。

本文以两个量产项目——常规70 mm球钉与83 mm加长球钉——为线索，说明即用复合料的数据、干燥与成型窗口、回收料掺配、助剂控制，以及做出降解声明之前必须具备的证据。

1. P179506N数据针对的是可直接成型的即用复合料

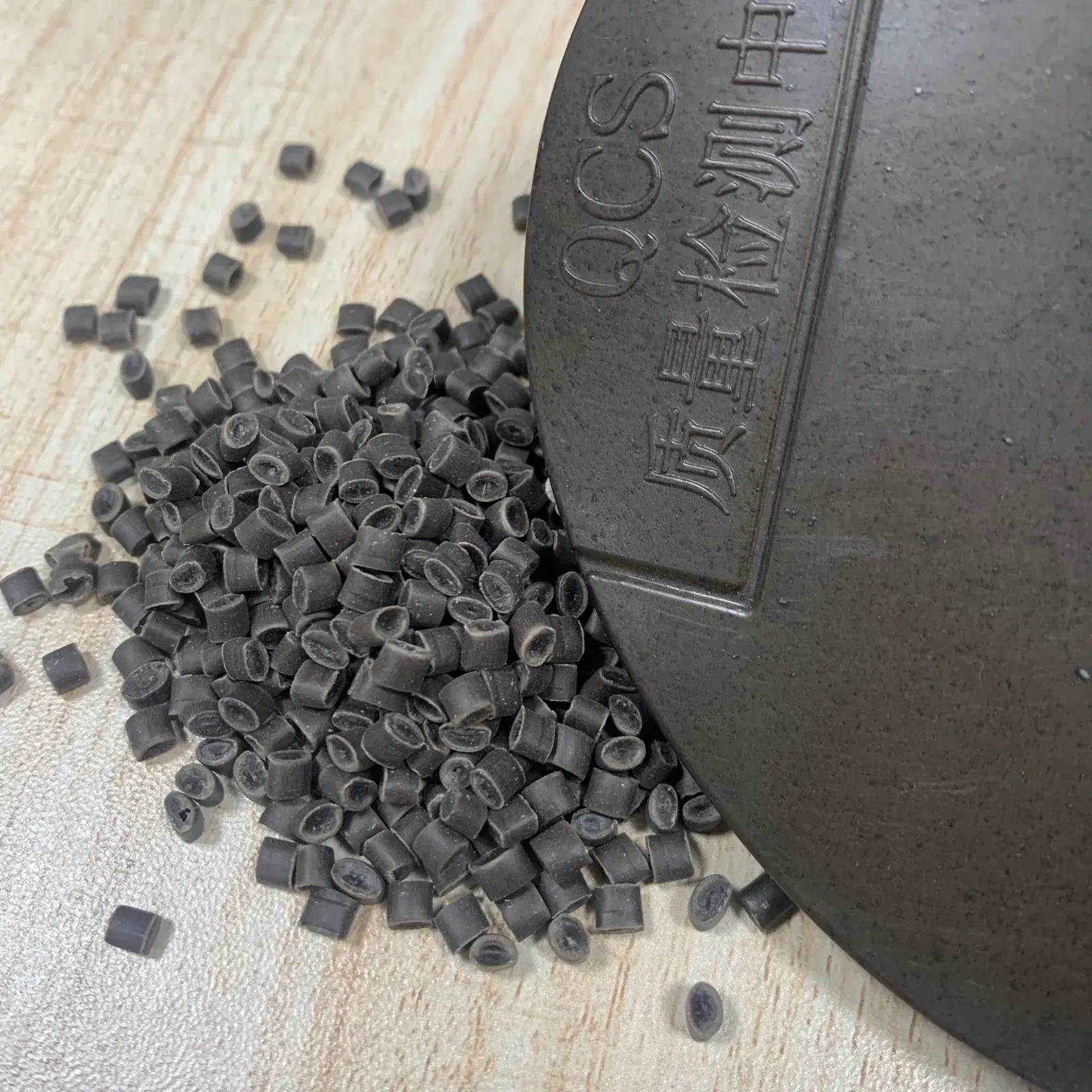

万佑宠WOOYOPET WYC-PP P179506N将聚丙烯与处理过的咖啡渣纤维复合。其本色为咖啡棕，保留可见的深色颗粒，并可能因加工历程不同而带有轻微的烘焙咖啡气味。下列数据对应咖啡纤维在可直接成型的终端浓度下的状态，而不是稀释前的高浓度母粒。

这一区别会改变设备设定。高浓度母粒通常含更多植物纤维，流动行为可能与已批准的生产配料相差很大。因此，螺杆转速、压力、冷却和尺寸补偿都必须以实际使用的即用复合料为依据；若引入纯PP、回收料或降解助剂，则以最终的确切配方为依据。

项目	即用复合料典型值	方法 / 条件
材料	PP+处理过的咖啡渣纤维	本色咖啡棕注塑复合料
密度	1.14 g/cm³	ASTM D792
熔体流动速率	13.5 g/10 min	230°C / 2.16 kg
成型收缩率	MD 1.0%–1.2%	2.0 mm 试样，机器方向（MD）
拉伸强度	23 MPa	ASTM D638, 50 mm/min
断裂伸长率	4.6%	ASTM D638, 50 mm/min
弯曲强度	40 MPa	ASTM D790, 10 mm/min
弯曲模量	1,250 MPa	ASTM D790, 10 mm/min
悬臂梁缺口冲击强度，23°C	3.6 kJ/m²	ASTM D256
邵氏硬度	71.5 HD	ASTM D2240
热变形温度	108°C	0.45 MPa
熔点	170°C	牌号典型值
干燥	100–120°C / 4–5 h	除湿干燥
后段料筒	155–165°C	起始范围
中段料筒	160–175°C	起始范围
前段料筒	160–175°C	起始范围
喷嘴	160–175°C	起始范围
模具	60–70°C	起始范围

P179506N的MFR为13.5 g/10 min，流动性高于文中参照的P179302木纤维PP（7 g/10 min）和P179002N谷物纤维PP（9.5 g/10 min）。这种流动性有利于球钉细长的杆部，以及从承球杯到尖端的骤变截面。但材料仍需受控的注射速度和足够的模温；标称MFR无法弥补已经冻结的流动前沿、排气不良或浇口偏小。

23 MPa的拉伸强度低于P179302的32 MPa，但高于参照的P179050麦秸秆PP的18 MPa。配合4.6%的断裂伸长率和3.6 kJ/m²的缺口冲击性能，该牌号偏刚而非偏韧。球钉的几何结构必须靠形状承担侧向冲击与插入载荷，不能依赖高应变能力。

1,250 MPa的弯曲模量为杆部提供了足够的插入刚性，同时比高填充矿物复合料的脆性响应更缓和。0.45 MPa下108°C的热变形温度远高于草坪使用的常规温度区间，但户外应用评估还须考虑紫外线暴露、水分、冷热循环和老化，不能只看热变形温度一项。

2. 咖啡渣PP本身并不具有生物降解性

P179506N的基体聚合物是聚丙烯。加入咖啡渣纤维可以降低完全源自石油的成分占比，让材料带上回收原料组分，但并不能使PP基体变得可生物降解。仅用咖啡渣PP注塑成型的球钉，不应被描述为可生物降解。

该项目路线是在最终即用复合料中加入厌氧降解助剂。项目试验以1%的添加量作为起始配方。这个百分比是添加量与验证的节点，并不是某个具体降解率的证明。助剂的确切化学组成、分散状况、与咖啡纤维的相互作用、回收料比例以及最终球钉的几何形状，都会影响结果。

厌氧试验究竟能说明什么

ASTM D5511和ISO 15985在高固体厌氧消化条件下评价塑料，使用产甲烷接种物并测量产生的沼气。结果与受试样品、试验时长和受控的实验室环境绑定。它应当报告为上述条件下实测的转化速率与转化程度，而不能被转写成不加限定的声明，说产品会在任何土壤、填埋场或球场中消失。

球场表层与根区土壤通常处于好氧状态，其生物条件与高固体厌氧消化器不同。被养护作业压到更深处的一块碎片，并不会自动处于ASTM D5511或ISO 15985所采用的含水率、接种物、温度和气体管理条件下。因此，添加助剂的路线并不能成为把球钉留在球场上的理由。收集并妥善处置仍然是基本的作业做法。

如何处理“80%以上”这一目标

这些项目讨论的配方目标，是在规定的试验方案下实现80%以上的厌氧生物降解。在包含咖啡渣复合料、1%助剂、配色体系与回收料比例的确切最终球钉完成该方案之前，80%只是开发目标，不是已认证的结果。

一份合规的报告应注明所用标准、最终样品组成、试验时长、接种物、参比物质、气态碳计算方法以及实验室。结果不得外推到试验周期之外，也不得作为在另一种环境中发生降解的证据。

面向欧洲的项目还须明确助剂的作用机理。欧盟禁止使用氧化降解塑料制成的产品。供应商应确认该路线并非仅依靠氧化驱动的碎裂，并提供生物转化的证据，而不是只给出分子量下降、脆化或生成更小塑料颗粒的结果。

3. 项目一：将常规70 mm球钉由普通PP切换为咖啡渣PP

第一家客户用通用PP注塑白色70 mm高尔夫球钉。其冲击与插入性能可以接受，但留在球场上的碎片会长期存在，还可能碰到剪草机刀片。客户希望换一种环境影响更低的材料说法，同时不接受杆部弯曲、尖端变钝或正常击球时断裂。

首次试模：速度过快，模温不足

原PP工艺为80°C干燥1小时，后段190°C、中段200°C、前段205°C、喷嘴200°C、模具40°C，高速注射。首次P179506N试模时，团队认为13.5 g/10 min的MFR足以支持较快的填充，于是把注射速度设为中高速。

成型的球钉在头部周围出现飞边，同时有几件尖端仍是圆头、填充不全。这种缺陷组合说明问题出在填充策略不稳，而不是整体流动能力不足。快速注射让承球杯处压力骤升，而40°C的模具使下游细长的流道提前冻结，尖端来不及填满。

团队改为100°C除湿干燥4小时，模具温度提高到60°C，注射速度降到低速，并提高保压压力。下一次试模尖端填满，承球杯处的飞边消除，但杆部仍留有淡淡的气痕和细银纹。

控制水分后银纹消失

咖啡渣纤维的吸湿量高于纯 PP，且可能残留来自原料的极性组分。注塑过程中，干燥不足的物料释放水汽，水汽沿流动方向推进，在较细的球座钉杆上形成银纹。

干燥时间由四小时延长至五小时，并在除湿干燥机中稳定在 105 °C。干燥后料斗与输送路径保持密闭。钉杆表面恢复均匀，气痕消失，且未提高熔体温度。

收缩率需要做尺寸复核

P179506N 的 MD 收缩率范围为 1.0%–1.2%，低于许多未填充 PP 的成型假设值。目标钉杆直径为 4.0 mm。按 1.0% 的开发余量计算，初始型腔尺寸约为 4.04 mm，但最终取值必须来自实际浇口取向、保压曲线与实测制件。

原模具是按客户那种收缩率更高的 PP 做补偿的，直接换料导致钉杆尺寸偏大。客户分三批受控成型，在状态调节后测量直径与直线度，并按批次平均值修正型腔，而不是套用通用的 PP 收缩率。

标准球座的稳定工艺窗口

控制项	项目稳定设定	目的
干燥	105 °C / 5 h，除湿干燥	去除水分，防止银纹
后段	165°C	进料段温度取保守值
中段	170°C	塑化均匀
前段	175°C	保证尖端充填
喷嘴	172°C	控制流涎与停留受热
模具	60°C	保持尖端流道通畅
注射速度	低	抑制承球杯飞边与尖端流动不稳
保压	适度提高	稳定钉杆截面与收缩

良率由首轮试模的 78% 提升至 94%。最终球座颜色为稳定的咖啡棕，带有轻微香气，尖端规整，插地顺畅。在客户模拟击打筛选中未出现断裂。面向销售的确切化学品安全与降解声明，仍取决于获批的最终配方与目标市场测试方案。

4. 项目二：采用生产回用料的 83 mm 加长球座

第二位客户生产用于一号木开球的 83 mm 球座。钉杆更长更细，流动长度与抗弯要求随之提高。成本同样是关键，因此客户询问能否把自身球座生产中的流道料与废件回用料重新加入配方。

回用料掺配梯度

共比较三个受控配方。回用料仅来自已知的 P179506N 球座生产，保持洁净，并粉碎至受控粒径范围。来源不明的制品、混色料或其他助剂体系的物料一律排除。

掺配方案	实测 MFR	弯曲模量	生产良率	试模结果
100% 全新 P179506N 复合料	13.5 g/10 min	1,250 MPa	94%	参考配方
70% 新料 + 30% 受控回用料	约 12.1 g/10 min	约 1,120 MPa	91%	经击打与插地筛选后接受
50% 新料 + 50% 回用料	约 10.8 g/10 min	约 980 MPa	85%	插地筛选中有若干钉杆弯曲

最终选定 70/30 掺配。与全新复合料相比，材料成本降低约 18%，同时保持可接受的充填、刚性及制件层面的抗冲击表现。回用料比例达到 50% 时，流动性下降、弯曲模量降低，叠加累积热历程，使工艺窗口对长钉杆而言过于狭窄。

回用料的粒径与计量均匀性很关键。料片过大时下料不稳，并造成可见色差。采用受控的造粒机筛网、去除粉尘并使用失重式计量后，咖啡棕表面更加稳定。

含回用料时的助剂计量

降解助剂必须按整个单次注塑的混合料总量计算。若回用料来自同一已确认的含助剂配方，其助剂历史必须保持可追溯。若回用料来自未加助剂的生产批次，只在新料部分添加 1%，会使最终球座的助剂用量不足。

因此，获批的生产配方按混合料总质量标定助剂百分比，按配方对回用料分类隔离，并限制热历程次数。回用料比例的任何变动都会形成新的最终组成，必须纳入降解与力学验证方案。

加长球座的工艺调整

83 mm 钉杆使流动路径比 70 mm 球座增加近 20%。70/30 掺配的实测 MFR 约为 12.1 g/10 min，同样低于全新复合料。注射速度由低速提高到中低速，模温由 60 °C 提高到 65 °C，前段温度由 175 °C 调整到 178 °C。这些幅度不大的调整保住了尖端的流动，也没有让整体熔体超出该牌号的正常加工范围。

生产良率稳定在 91%。在客户的侧向载荷测试中，70/30 球座在 5 kg 横向载荷下未断裂，表现接近全新配方。既保住了成本下降，又没有采用曾导致插地弯曲的 50% 回用料比例。

5. 高尔夫球座的实用注塑工艺窗口

控制项	建议起始值	需要关注的问题
干燥	105 °C / 5 h，除湿干燥	银纹、气痕与料斗回吸
后段	165°C	稳定下料，避免不必要的受热
中段	170°C	熔体与分散均匀
前段	175 °C；加长球座试模中提高至 178 °C	尖端充填与咖啡纤维焦烧
喷嘴	172°C	流涎、拉丝与停留时间
模具	60–65 °C	尖端充填、周期时间与钉杆变形
注射速度	低至中低	承球杯飞边、喷射痕与尖端缺料
保压	适度提高	钉杆缩痕、直径与直线度
回用料	从 30% 或更低开始	流动性、模量、颜色、热历程与可追溯性
降解助剂	按混合料总量计 1% 的开发起始值	分散、力学性能与制件测试证据

干燥

以 105 °C、五小时的除湿干燥作为高尔夫球座的起始条件。普通热风干燥在潮湿季节可能不稳定。干燥后的物料应保持在密闭料斗与输送系统中；外观要求高的细钉杆会让水分缺陷很容易暴露。

熔体温度与模温

成功项目的窗口为：后段 165 °C、中段 170 °C、前段 175 °C、喷嘴 172 °C。不要靠提高温度来解决所有缺料问题。温度过高或停留时间过长会使咖啡颗粒变暗、焦烧，产生黑点并改变气味。产品页给出的更宽起始范围为：后段 155–165 °C，中段/前段/喷嘴 160–175 °C，模温 60–70 °C。

60–65 °C 的模温有助于细尖端在冻结前完成充填。低于该窗口时，尖端会变钝或缺料。模温过高会延长冷却时间，并可能使钉杆在顶出时变形，因此模温必须与直线度及周期时间的实测结果挂钩。

注射速度与保压

采用低至中低速度。承球杯充填较早，若压力上升过猛容易产生飞边；而尖端仍需要稳定推进的流动前沿。在设备控制允许时，按型腔位置调整速度曲线。保压压力与时间应依据浇口封闭、钉杆直径与缩痕确定，而不是照搬普通 PP 的参数。

回用料

百分之三十是该加长球座项目认可的比例，不是通用允许量。回用料会改变流动性、纤维状态、颜色、助剂浓度以及降解测试的组成。应隔离存放、保持洁净并可追溯，同时记录其原始配方与热历程次数。

6. 降解验证与采购提问

采购团队应索取针对最终球座成品的证据，而不只是助剂颗粒或未填充 PP 参照样的数据。报告必须与生产配比、配色体系及回用料含量一致。若供应商给出的是计算得到的降解百分比，在成品测试完成前只能视为配方目标值。

采购提问	为什么重要	可接受的证据
该声明指的是好氧、厌氧、可堆肥还是土壤降解？	这些是不同的环境，不能相互替代	明确的标准名称与界定的处置环境
测试对象是助剂、树脂样片还是球座成品？	仅针对助剂的结果不能证明成品性能	确切的最终配方与有代表性的制件
这个百分比测的是什么？	质量损失、分子量损失与气态碳转化并不等价	方法、计算方式、参照基准与原始终点数据
测试持续了多长时间？	结果不能外推到实际测试时长之外	起止日期与时间序列数据
测试条件与实际处置方式一致吗？	高尔夫球场地表不是高含固率厌氧消化器	限定于所测环境的有限定声明
该化学体系是否为氧化降解？	氧化降解塑料在欧盟被禁止	助剂身份与生物转化机理
是否包含 30% 回用料？	回用料会改变最终配方与助剂添加量	报告组成与商业化生产一致

ASTM D5511 或 ISO 15985 的结果可以支持关于高含固率厌氧消化性能的有限定表述。这些结果不能证明球座在地表土壤中会快速消失，也不授权笼统的“随处可生物降解”声明。市场表述应像实验室报告一样，准确说明测试条件、百分比与时长。

7. P179506N 在咖啡渣材料谱系中的位置

P179506N 是注塑级咖啡渣 PP 路线，适用于高尔夫球座、日用品、收纳用品及部分餐具类设想等中等壁厚注塑件。其 13.5 g/10 min 的 MFR 使其在细尖端与较厚承球杯之间取得流动性与结构的平衡。

咖啡渣 ABS，例如 PA757-520 路线，收缩率更低、尺寸精度更高，适合外壳与装配关键件，但它使用不同的树脂、温度窗口与末端处置策略。未经完整的成型与性能评估，不应直接替换到 PP 球座模具中。

若球座以最大刚性为首要目标，P179302 木纤维 PP 可提供 2,210 MPa 的弯曲模量与 4.5 kJ/m² 的缺口冲击值，但其 7 g/10 min 的 MFR 使细尖端更难充填。P179506N 流动性更高、刚性适中，并具备源自咖啡的视觉识别度；当成型效率、回用料使用与咖啡原料叙事是核心要求时，它是更实用的起点。

结论

标准球座项目表明，相比客户原有的 PP 工艺，P179506N 需要更高的模温、充分的除湿干燥，以及更慢、更可控的充填。加长球座项目表明，30% 的受控生产回用料可在保持可接受流动性与刚性的同时降低成本，而 50% 会收窄工艺窗口并导致插地弯曲。

降解助剂路线同样必须按这套规则处理。含咖啡渣并不等于可生物降解，添加 1% 助剂也不等于能达到 80% 的结果，高含固率厌氧测试更不是对所有高尔夫球场土壤的模拟。最终商业化球座及其确切的助剂与回用料组成，必须针对界定的环境完成测试，并据此进行市场表述。

正在开发咖啡渣 PP 高尔夫球座的团队，可将球座长度、钉杆直径、承球杯几何、模具结构、回用料方案、目标市场及环保声明要求提供给万佑宠WOOYOPET，以获取材料样品和针对具体制件的验证路径。
